用CD4017作M65831的延时设置

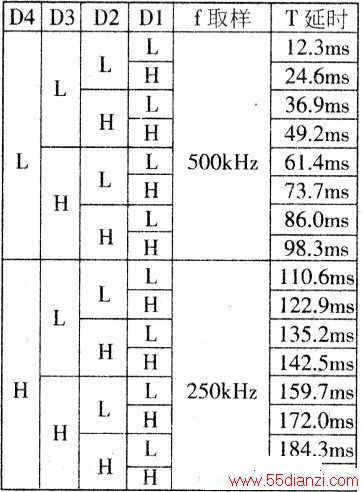

　　市售OK板M65831的时间延时大都固定在最大，在使用时深感不便。因M65831延时时间设置由D1、D2、D3、D4的高低电平来实现，对应的16挡延时时间见下表。CD4017为十进制单脉冲触发计数器，具有10个输出端。对其输出端进行编码，即可从表中选出10挡廷时时间。本例是86ms~196.3ms共10挡来编码，有兴趣的也可以任意从16挡延时中选出10挡来编码。

　　

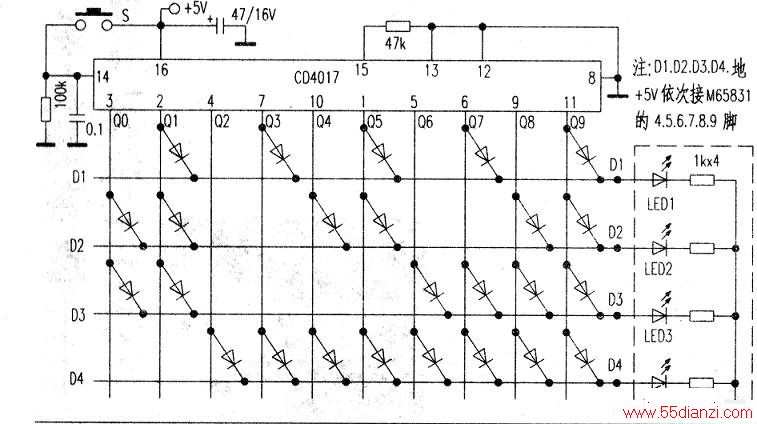

　　首先，在万能板上布置好元件，按下示电路图将其焊接好。图中虚线框内元件从其万能板上锯下来。在功放面板合适位置钻五个小孔，安装轻触按钮及发光二极管并用热熔胶固定好。
　　
　　最后把电路板固定在功放内合适位置，就可以通电试机了。通电后，LED2、LED3亮，此时对应延时时间为86ms。每按一次轻触按钮S，延时时间增加12.3ms，发光二极管按表中D1、D2、D3、D4的电平高低而显示延时时间。
　　
　　本制作要点：学会应用CD4017；学会编码；提高焊接技术。
