采用音乐门铃芯片KD-9300制作而成的触摸开关

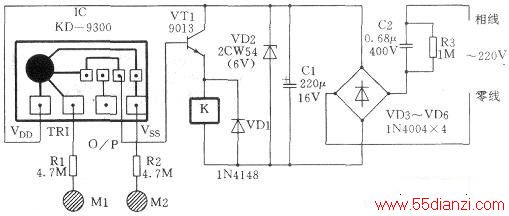

    下图是一个采用音乐门铃芯片KD-9300制作而成的触摸开关，电路新颖有趣。它巧妙地利用门铃芯片内部电路的功能，借助人体的泄漏电流去控制芯片内部的双稳态触发器。我们知道音乐集成电路具有极高的输入阻抗，当人手触碰“开”电极片Ml时，人体的泄漏电流由Rl注入音乐门铃芯片的触发端TRI，使芯片内部双稳态触发器翻转，以使整个门铃芯片呈现低电阻，三极管VT1导通，继电器K吸合，常开接点可接通被控电器。需要关闭电器时，只要触摸一下“关”电极片M2，人体泄漏电流经R2注入芯片的Vss端，迫使集成块内部的双稳态触发器再次翻转，使整个芯片呈现高电阻，VT1进入截止态，K失电释放，被控电器断电。

    为确保安全，连接触摸电极片的电阻不得低于4.7MΩ的优质高阻值金属膜

电阻器。
