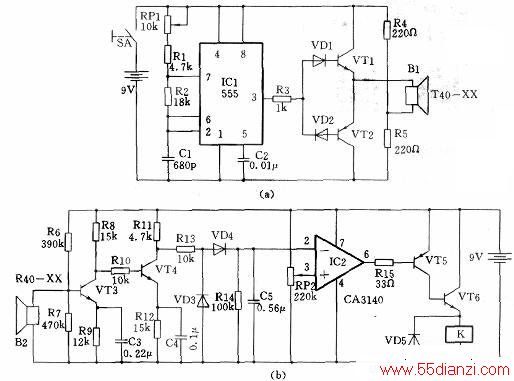

图(a)是超声遥控开关的发射电路,它由一只555时基集成电路IC1组成振荡器,通过三极管VT1和VT2驱动超声波发射头Bl,发出超声波。图(b)是超声遥控开关的接收电路,超声波接收头B2将收到的超声波转换成电信号,经过三极管VT3与VT4放大,再由二极管VD3、VD4整流后,控制运算放大器IC2。最后由三极管VT5、VT6驱动继电器工作。
电路中使用了一对超声波发射、接收头。可选用T/R40系列产品,这个系列的发射、接收头对40~50kHz的超声波比较敏感。所以发射电路的振荡频率也设计在这个范围里。需要注意的是,超声波发射头和超声波接收头不可混淆,T40为发射头,R40为接收头。集成电路IC2也可选用F741或LF351等通用运算放大器。电路中的三极管,NPN型的可用9014;PNP型的可用9015等。二极管可用1N4148硅二极管。
