一、电路的工作原理

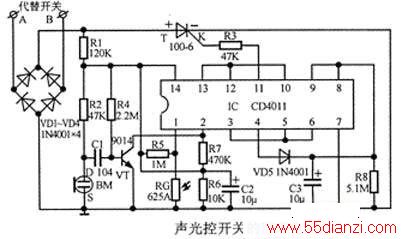

声光控延时开关的电路原理图见图1所示。电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd 1～vd4，使电路结构简单，工作可靠性高。

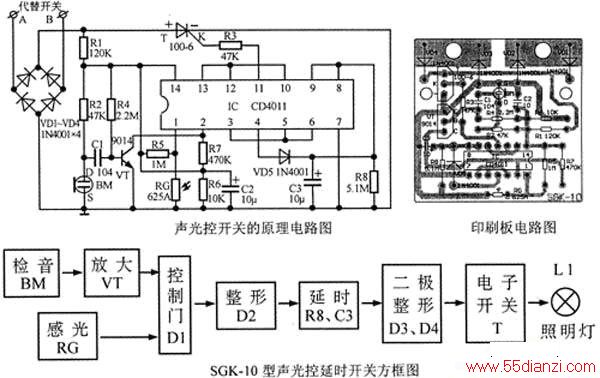

顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟后延时开关“自动关闭"。因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。明确了电路的信号流程方向后，即可依据主要元器件将电路划分为若干个单元，由此可画出图2所示的方框图。
结合图2来分析图1。声音信号(脚步声、掌声等)由驻极体话筒bm接收并转换成电信号，经c1耦合到vt的基极进行电压放大，放大的信号送到与非门(vd1)的2脚，r4、r7是vt偏置电阻，c2是电源滤波电容。
为了使声光控开关在白天开关断开，即灯不亮，由光敏电阻rg等元件组成光控电路，r5和rg组成串联分压电路，夜晚环境无光时，光敏电阻的阻值很大，rg两端的电压高，即为高电平间t=2πr8c3，改变r8或c3的值，可改变延时时间，满足不同目的。vd3和vd4构成两级整形电路，将方波信号进行整形。当c3充电到一定电平时，信号经与非门vd3、vd4后输出为高电平，使单向可控硅导通，电子开关闭合；c3充满电后只向r8放电，当放电到一定电平时，经与非门vd3、vd4输出为低电平，使单向可控硅截止，电子开关断开，完成一次完整的电子开关由开到关的过程。
二极管vd1～vd4将交流220v进行桥式整流，变成脉动直流电，又经r1降压，c2滤波后即为电路的直流电源，为bm、vt、IC等供电。
二、元器件的选择
ic选用CMOS数字集成电路cd4011，其里面含有四个独立的与非门电路。内部结构见图3，vss是电源的负极，vdd是电源的正极。可控硅t选用1 a／400v的进口单向可控硅1 00-6型，如负载电流大可选用3a、6a、10a等规格的单向可控硅，单向可控硅的外形如图4所示，它的测量方法是：用r×1档，将红表笔接可控硅的负极，黑表笔接正极(如印制板图所示)，这时表针无读数，然后用黑表笔触一下控制极k，这时表针有读数，黑表笔马上离开控制极k这时表针仍有读数(注意触控制极时正负表笔是始终连接说明该可控硅是完好的。驻极体选用的是一般收录机用的小话筒，它的测量方法是：用r×100档将红表笔接外壳的s、黑表笔接d，这时用口对着驻极体吹气，若表针有摆动说明该驻极体完好，摆动越大灵敏度越高；光敏电阻选用的是625a型，有光照射时电阻为20k以下，无光时电阻值大于100mq，说明该元件是完好的。二极管采用普通的整流二极管1n4001～1n4007。总之，元件的选择可灵活掌握，参数可在一定范围内选用。其它元件按下图所示的标注即可。
本文介绍一款极适合学生实验的电路---声光控延时（见电路图），组装好的产品很方便的插在客厅使用，夜间回到家时，人未进门灯已亮，倍感温馨，更避免了黑暗中摸找开关开灯的不便，非常实用。
白天：光敏管DG在光线的照射下，反向电阻变小，IC1D反相器（11）脚输出高电平，经D1，（1）脚为高电平，IC1A与非门（3）脚输出低电平，单向可控硅SCR截止，灯泡LAMP保持不亮。
夜间：光敏管DG反向电阻变大，IC1D反相器（11）脚输出低电平，这时D1起到了隔离的作用。
当话筒MIC接收到脚步等声音时，经C2到IC1C放大，输出的脉冲信号经C4使（1）脚得到低电平，IC1A与非门（3）脚输出高电平，单向可控硅SCR导通，灯泡LAMP点亮；同时C5开始充电使IC1B反相器（4）脚输出低电平，IC1A与非门（3）脚保持输出高电平，单向可控硅SCR保持导通，灯泡LAMP保持点亮。
当C5充电完毕，IC1B反相器输出变为高电平，IC1A与非门（3）脚输出低电平，单向可控硅SCR截止，灯泡LAMP熄灭。
当话筒MIC再次接收到脚步等声音时，灯泡点亮延时熄灭（15秒左右），依此循环。
C5充电时间（即灯泡延时时间）由C5、R3的数值决定。R5增大可使声音灵敏度降低。
制作与安装
安装时，请用万用表对每一个元件进行检测，只要元件安装位置正确，一般情况下无需调试，即能使用（焊接元件时MIC连结外壳一脚接地）；
安装好的产品只能在夜间使用才能检测，白天必须用不透光的纸盒把整个产品包裹才能检测出来；
安装使用时请注意用电安全！（请把整个塑料盒子装好用螺丝锁紧并装上灯泡后再测试）
