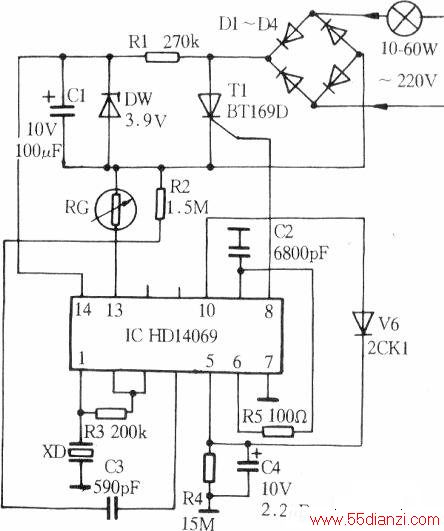

SGK-2型声光控延时节电开关采用进口专用声控集成电路，性能稳定，功耗小，寿命长，广泛应用于楼梯过道，卫生间等一些需要自动照明的公共场所。下图为原理图。
市电220V经D1～D4整流成全波脉动直流，加在单向可控硅T1的两端，经R1降压，C1滤波，DW稳压，给HD14069提供电源。
光敏电阻RG在白天光线较强时，阻值最小达2kΩ，暗室电阻可达4MΩ。在白天时，由于RG阻值很小，无论有无说话声，IC⑧脚为低电平，单向可控硅T1截止，灯不亮。
当光线较暗，使光敏电阻RG阻值达100kΩ以上时，若有脚步或说话声，压电陶瓷片XD接收到信号，经HD14069处理后，其⑧脚输出高电平，使可控硅T1导通，灯泡亮；同时从IC的⑩脚输出幅度3.9V、宽度极窄的单脉冲，通过二极管V6给C4充电到3.2V，随后V6截止，C4通过R4放电，放电时间常数为R4'C4=15×10(6)×2.2×10(-6)=33秒。当04上电压放电到0.7V以下时，内部电路控制⑧脚输出低电平，可控硅T1关断，灯不亮。改变R4、C4，可改变灯亮的时间。
故障l、灯常亮不灭首先测IC的⑧脚电压。若无0.8V，则是单向可控硅V5击穿所致，可用1A/400V的单向可控硅代换。若⑧脚有0.8V，查R4是否开路。
故障2、灯常亮不灭，但亮度减小此故障系由于Dl～D4中有一只二极管击穿造成。
故障3、灯不亮测DW两端电压，若无3.9V，则是由于R1开路，C1或DW击穿造成。若有3.9V，则是由于RG短路、V6开路、XD损坏、C3开路造成。
故障4、白天有人走过时，灯亮。
此故障系由于光敏电阻RG开路造成。
