带指示灯的电源开关电路

　　带指示灯的电源开关外型美观、大方，特别适合在黑暗场合对照明灯的控制，目前被广泛用于家庭的室内装修中。但是由于生产厂家在设计上的疏忽，当该开关应用在某些日光灯和节能灯的电路中时，在关断状态下，日光灯和节能灯会产生间断性闪亮现象，给用户造成烦恼。

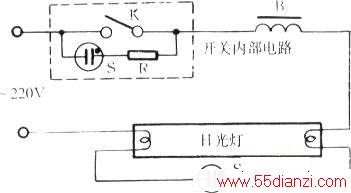

　　这种间断性闪亮反复出现，是开关在关断状态时，通过电路的漏电流太大，使灯管内部分惰性气体不时导通造成的。这类开关应用电路见下图，解决上述问题的办法很简单，只要将开关内限流电阻R加大，改换成一只1.5MΩ～2MΩ的电阻即可。

　　对多种品牌的带指示灯的电源开关进行改制，使被控的日光灯、节能灯在关断状态时，均不会再发生闪亮现象。
