低频小信号放大电路的制作（一）

    前文所讲的“音频信号功率放大器”，较全面确切地讲应称音频放大器、低频放大器。大多数音频放大器通常包括用以增强音频信号电压的放大器和以获得足够音频功率输出（以推动扬声器或耳机）为任务的放大器两部分电路，前者常称作音频电压放大器、低频电压放大器或低频小信号放大器等，后者便是音频或低频功率放大器。

    低频小信号放大电路是最基本的交流信号放大电路。我们在“入门新路(15)”中介绍的多路音乐报讯对讲机，其图1原收音机低放部分电路中，音量电位器之后的一个三极管就组成了低频小信号放大器，在它后面则是由两个三极管组成的低频功率放大器。为了使三极管正常放大交流信号，必须要给管子施加合适的直流偏置(BE结加正向偏置、CE结加反向偏置)．使待放大的交流信号未加入管子时，管子便已有一定的基极和集电极电流（或电压）。给放大管加直流偏置又称设置静态工作点，我们在电路图及技术书刊中经常看到放大器三极管旁标注的lc=××mA或Uc=××V、UB=××v、UE=××V等，就是指静态工作点对应的各极直流电流或电压值，系调试、检查及维修放大电路的重要参考依据。

    （注：大多数电路图标注的各极电流或电压值均省略了Ue、UB、UE.IC等符号及V、mA单位，一般数值标注在哪个电极旁就表明是该极工作电压或电流，电压单位通常为v,电流单位为mA.若非此两单位，常另行注明或说明。标注电流值时通常另标一个箭头符号，以与电压值相区别）

    常见的直流偏置电路有4种，分别如下面四图所示，图中(a)均为采用NPN型三极管的放大电路，(b)均为采用PNP型三极管的放大电路。在这些电路中，集电极电路都有电源电压Ue和集电极电阻Re。Uc提供能源；Re则将集电极电流转换为电压输出，同时起限制管子集电极功耗的作用。基极电路虽形式各异，但其实质均是通过基极电源和基极电阻给基极回路提供一定的静态基极电流IB；IB经管子放大后，在Rc的作用下，使集电极保持一定的静态电流lC和静态电压UCE，这样就建立了直流工作点，也就是说管子具备了对应某一lB的lc及UCE的直流工作状态。

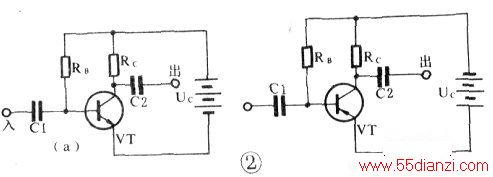

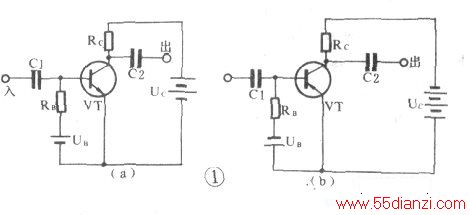

    图1和图2偏置电路没有实质区别，只是图1中专设一个基极电源UB，而图2的UB取自UC。这两个电路是最基本也是简单型的偏置电路。前已述及，三极管参数，尤其是ICBO、UBE和β会随温度而变化，如果晶体管放大器工作在温度变化较大的环境中，则工作点随之明显变化，就会影响其正常工作。此外，电源变化及管子参数本身改变（如掉换管子或管子老化等均可能使特性参数较明显改变）也会引起放大器工作点偏移。所以图1、图2电路不适用于对静态工作点稳定性要求较高的整机。

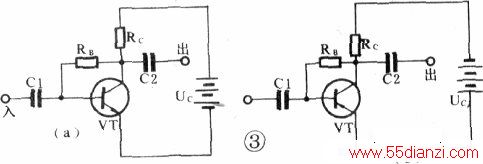

    图3是电压负反馈型偏置电路，图4为分压式电流负反馈偏置电路，两者均是为稳定直流工作点而提出的。其中图3与图2的区别仅在于偏置电阻不接在Uc而接在三极管C极上，正是这点不同，使图3的偏置稳定性提高，稳定过程为：若温度升高引起IC增大，则IC在Rc上的压降也增大，使UCE减小，IB跟着下降，IC因此减小，从而稳定了直流工作点。为了叙述方便，有书刊将上述稳定过程表示为：

    温度

    （其中↑表示升高或增大，↓表示下降或减小，→表示引起。↓↑均表示电流、电压等的绝对值变化）。

    图3电路由IC变化引起UCE变化，通过电阻RB反作用于基极偏置，以影响I。大小，促使I，变化减小，这种过程就是负反馈过程。由于反馈信号取自输出电压，故称电压负反馈}若反馈信号取自输出电流，则为电流负反馈。当然以上分析是指直流负反馈，但对交流（信号）负反馈而言，电压及电流负反馈含义仍然适用。

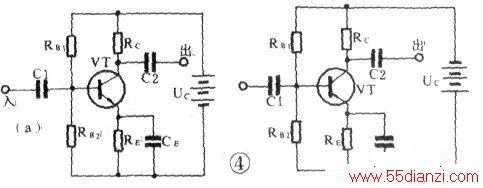

    图4是最常见的偏置电路。它通过发射极串接电阻RE厦基糨分乐电阻R…R。。来稳定工作点，稳定过程如下：

    温度

    由于反馈信号为UE（约等于Ie．RE），取决于输出电流，而与输出电压无关，故称电流负反馈偏置电路，其RE越大，RB1、RB2愈小（以使UB基本固定不变），负反馈愈强，稳定性就愈好。但RE太大，将使UCE减小，放大器动态范围（输出幅度）也就减小，RB1、R。。太小，则耗电大，对输入交流信号分流（衰减）大；所以RE、RB1，RB2都有一个合理选用范围。图4电路中的RE同时对交流信号起负反馈作用，如果不需交流负反馈，可在R。两端并接一个交流旁路电容（容量通常为10～lOOμF），如图4的CE便是旁路电容。
