单键多功能脉冲发生电路

　　这种脉冲发生器只有一个按键S，按一下S，电路发出～个脉冲，再按一下S．又发出一个脉冲。若按住S不放，电路则连续发出一串脉冲波。
　　

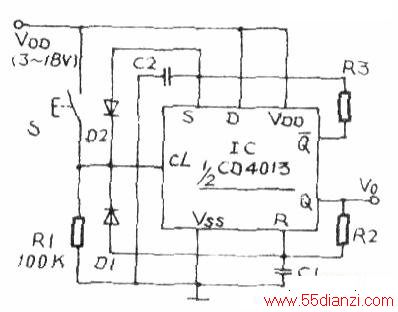

　　线路如下图所示。1C是利用损坏了一只D触发器的CMOS双D触发器CD4013。IC与R2、C1及R3、C2构成～个具有启停控制功能的自激多谐振荡器，当CL端为低电平时，由于二极管D1、D2的箱位作用使置位端S与复位端R的电位在06V左右，小于门槛电平VT(VT约为1/2VDD)，电路停止振荡。当CL端为高电平时，电路起振，输出振荡脉冲。其振荡周期T=T1+T2，T1；0.7R2C1，T2=0.7R3C2。只要CL端保持在高电平状态，电路则一直振荡下去。调节R2、R3可改变其振荡周期。
