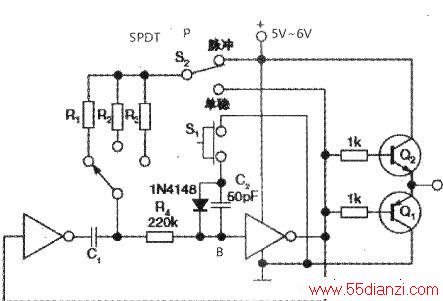

现在4069封装中还余下三个门，其中两个可以做一个非稳振荡器/弹稳式单脉冲发生器电路，一个互补双极管对缓冲器用于增加驱动电流，如下图示。一只SPDT(单刀双掷)开关S2切换到A的P（脉冲）或A（非稳），就可以在两种方式之间选择。在脉冲模式下．按动开关S1，可在A的输入端产生一个简单的负向脉冲，送至B门，因为C2开始充电，门输出端获得的高电平在01与Q2的结点处产生一个正向脉冲。这个脉冲也被锁定，开关去颤是通过电容C1的正反馈，它以R1、R2或R3决定的时间常数开始充电。当C1上的电压等于阈值电压时，第二个门的输出再次通过C1的正反馈而返回为低电平，将第二个门的输入端驱动为高电平，使脉冲结束。
与C2并联的二极管总是反偏的，它可被看作一只为C2放电的极大阻值电阻。假设二极管的典型泄漏为1nA，则2.5V时的等效电阻约为2.5GΩ。大约125 ms的RC放电时间常数，与人手按压按键的速度相当。
当开关S2转换到A（单稳）时，R1到R3的值设定了非稳态频率，或单稳脉冲宽度。在B门的输入端有220kΩ的电阻，适用于门电压低于地电压，或比VDD高0.6V时，限制电容的泄漏电流进入门输入端。单稳脉冲产生大约1／(2.2RC)的频率，而门的阈值电压决定了单稳的脉冲宽度，即大约0.7RC到1.1RC。
