方便实用的电热水器水温已到提醒器

　　电热水器的原理是通过电阻式加热器对水箱里的水加热，当水温达到预先设置的温度时，温度开关动作而切断加热器电源（停止加热），这时加热指示灯灭。
　　
　　一般电热水器都装在卫生间，使用者要洗澡时需常去卫生间查看水温是否已到，很不方便，而这款提醒器用在电热水器上，效果很好，解决了上述的不便。
　　

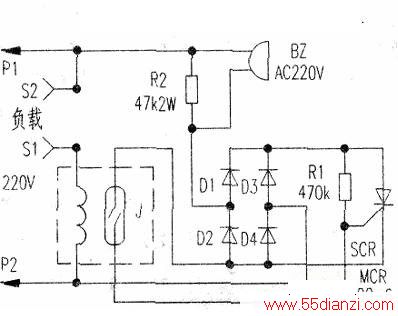

　　电路如图，S1、S2接电热水器摇头，J为电流继电器，B2为蜂鸡器。当插头P1、P2接通电源时电阻式加热器工作，电流继电器J吸合，可控硅SCR因门极与阴极被短路而截止，蜂鸣器BZ无电不发声。
　　
　　水温已到时电热水器停止工作，J释放，可控硅导通，蜂鸣器发声，告知水温加热已到。
　　
　　制作时J采用外径4毫米、玻璃管长36毫米的常开型干簧管（吸合磁势为50～80安匝），用(b1.2—1.4毫米漆包线在±5毫米的圆棒上密绕12匝，套在于簧管中部，并用热熔胶将二者封固，此线圈即为电流线圈。可控硅可用单向的，蜂鸣器用220伏的。电路安装正确即可正常工作。
