构思新颖的防扒窃报警电路

　　

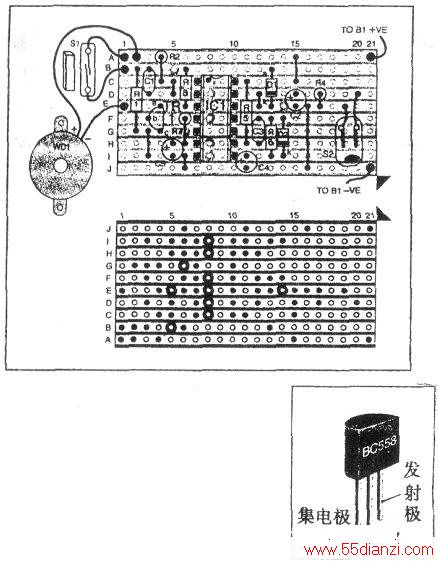

　　由于IC1是CMOS器件，有受静电损害的危险，所以最好使用14脚IC插座。并且要在所有元件安装和焊接好以后安装，插入时要注意方向正确。如前所述：IC1是一个CMOS型4史密特与非门，型号为4093。有些读者可能有剩余的4与非门4011，虽然管脚和逻辑功能相同，但用于本电路中是无效的。
　　
　　最后，还要检验晶体管TRl(TR2，如果有的话)、二极管Dl和D2、以及电容C2、C4、C5的极性，必须以正确的方向插入电路板。TR1是一个PNP管，指定型号为BC558。但实际上，任何小功率PNP管都可使用。
　　
　　报警器外壳中有一个与PP3型电池相配的电池室，带有专用电池卡子，安装前要焊上引线，接到电路板的相应焊点上。发生器如果装入报警器外壳中，要在外壳的相应位置钻孔，可以使声音发出，防止减弱。

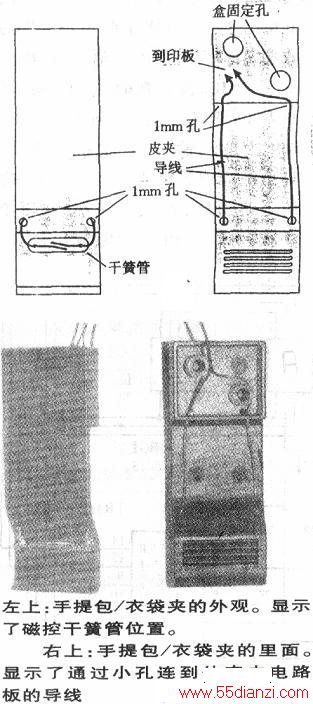

　　可在报警器上配备皮带夹子，方法是在外壳的指定位置钻孔，用螺丝钉固定。这样就可以将报警器卡在手提包上。根据包的结构，可以考虑将干簧管S1安装在夹子上，不再需要导线和插头、插座。将小磁片用胶粘在提包盖的上与开关对应的位置。下图照片显示了这种结构的示例。在皮带夹子上钻4个1mm的小孔，用28s.w.g的包塑铜导线穿过小孔焊接在干簧管上。干簧管的引线弯折的位置要与夹子上的小孔位置相配。注意：当弯折引线时一定要小心，因为玻璃壳极易破碎。弯折时在玻璃壳体一侧必须用钳子夹紧，弯折位置应该距玻璃2mm以上。干簧管安装好以后，应该用树脂封装，以防损坏。靠近夹子小孔的报警器外壳上也要钻孔，以便导线穿过连到电路板上。
　　
　　组装完成后，即可接通电源，进行测试。将一块小磁铁放到干簧管附近，再移开时发声器就会发出警报声。如果不做进一步操作，报警声将持续20秒。放回磁铁对报警没有什么影响。再次拿走磁铁，上述过程将会重复。但在移开磁铁前如果按下静音开关，报警就会无效。最后可以检查，在报警开始的提示铃声响后，以及完全开始报警之后复位开关的有效性。如果做了电路修改，则在完全报警开始之后，复位开关不起作用。此电路中没有高频率变化的电压，所以必要时可用万用表检测电路中各点的电压值，并与波形图比较。如果电路功能良好，防窃报警器就可以安装到手提包中做最后测试。固定磁铁的最适当的位置是在提包盖上面，正对着干簧管的地方，用胶粘上即可。
