自制LED电子显示屏

　　
　　(5)LED显示模块。LED点阵条屏是由16个8×8的LED点阵块组成，形成16×64矩形点阵。
　　

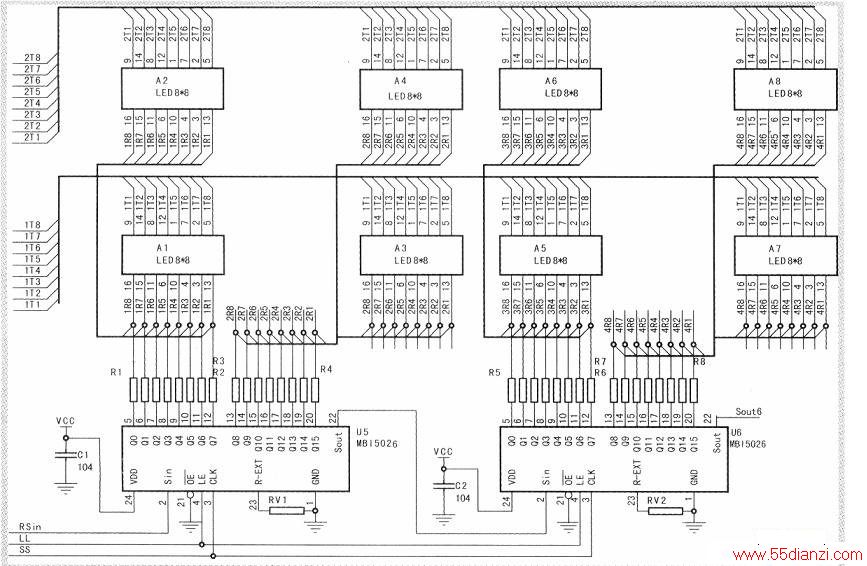

　　显示屏的主要硬件有：①16位等电流LED驱动器MBl5026作为LED的列线驱动输入，通过改变外接电阻阻值来调整输出级电流，进而控制LED显示屏亮度；②三八译码器74LS138，作为LED行线的译码选择；③三极管连接三八译码器(级联)的十六个输出端，作为开关使用，驱动LED的行线。如下图所示。

　　
　　(6)存储器模块。该模块可实现掉电保护功能。
　　

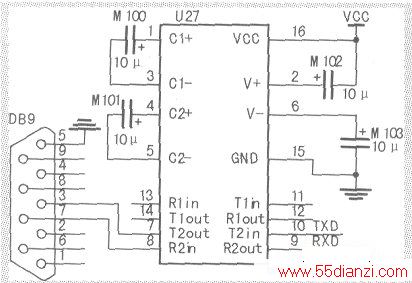

　　(7)PC通信模块。PC通信模块如下图所示。通过编写上位机发送程序和下位机接收程序实现PC与单片机之间的通信，完成对汉字的发送与接收。

　　2．软件设计
　　

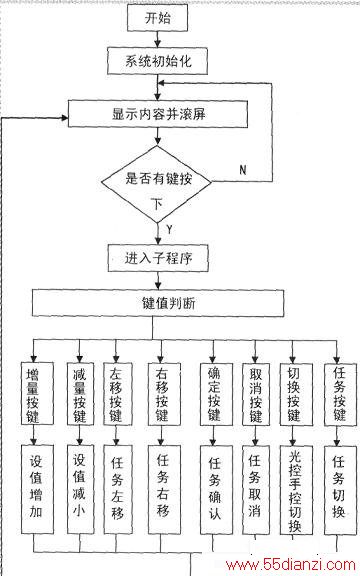

　　系统流程图。如下图所示。
　　
　　经实际测试，本系统全部完成了基本部分和发挥部分的要求，其中扩展了屏幕亮度调节范围，实现255个等级可调；其次，通过VC编写的上位机发送程序可实现多于20个汉字的发送。
