自制LED汽车尾灯

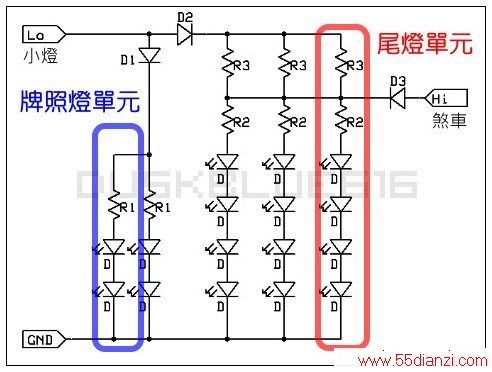

這是自製尾燈LED化DIY電路圖
(P1)

註 :

(1) 請搭配本篇網誌.
(2) 額定電壓從12-14不等.. 依每台車況而定
(3) 導通電壓R(Y)=1.9-2.1 W=3.0-3.4
(4) 電流倍率5-15... 建議值8-12
(5) 有任何建議請提出... 感謝


電路部份簡單說明及注意事項 : (麻煩看一下~)

(1) 使用四顆串聯.因為(相較五顆串聯)亮度表現較穩定...此處不深入說明

(2) 電阻值如何決定...
(如上圖)假設紅光LED單顆壓降1.9v 串4顆產生1.9*4=7.6v壓降
假設13.7v(輸入) - 0.7(IN400X) -7.6v (LED*4) = 5.4v
R=V/I  所以 5.4v / 25mA =216ohm 取常用電阻近似值 220ohm

(3) D1.D2.D3 是二極體.只要用 IN400X(ex.IN4001) 系列即可...
D2.D3二極體一定要安裝.電路需要....

(4) 此電路也方便擴充..如果要擴充只要將單元延伸下去即可....

(5) 沒有混搭LED下..最大消耗功率簡便算法14*電流(A)*單元數
(如上圖)最大消耗功率即14*0.025*5=1.75W

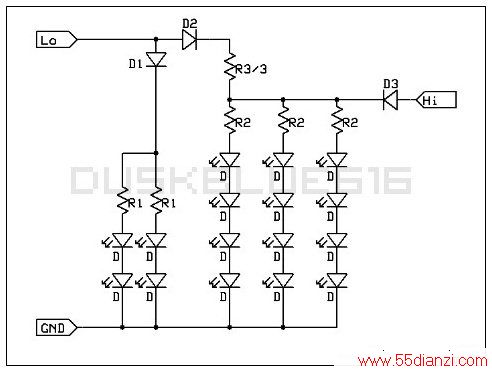

(6) R3' 可以簡化如下圖... R3' = R3/單元數... 電阻R3'瓦數=R3瓦數*單元數...
(如上圖) 假設R3為330.單元數有三組..
則R3'為R3/單元數=330/3=110ohm...R3'消耗(承受)功率=0.06*3=0.018W

(7) 請不要一昧追求亮度.適可而止...過或不及只會增加其他用路人的困擾...

(8) 汽車(電瓶是12V的)也適用此電路圖... 注意事項同上...

(9) 電流倍率(煞車/小燈)建議5~15倍之間.因個人觀感或材料特性而異故非定值..

(P2)
