一般来说，个人电脑上可以安装Windows和Linux等各种发行版多个操作系统，那么家用的小型路由器是否也能实现这个功能呢？家用小型路由器大多是基于ARM芯片的嵌入式系统，其实它们也是完全可以安装多个操作系统的。和电脑的区别就是，它每个系统安装在单独的FLASH芯片上，理论上只要你有足够多的FALSH．就可以安装足够多的路由器系统。这个想法起源于U盘芯片的叠焊，通过CS(Chipselect)脚的选择，选取使用哪个芯片。同样，路由器的FLASH芯片上大多也是有cs脚的，那就可以通过cs的选择控制，来选择启动哪块芯片，各个芯片刷上不同的操作系统，人为的选择哪块芯片．那么路由器就从那个芯片启动，从而达到多系统的目的。
先说说路由器多系统的特点：多个操作系统，通过开关切换，可随时选择自己的爱好的系统、完全自由切换。如果一个系统坏了，可由另一个系统恢复，不需要TTL线，一般是通过使用DD命令或者UBOOT自带的命令来实现。
如果焊接功底好的，还可以当做小型简易编程器用。网上的技术公开的很少，淘宝也有卖这样的路由器，但是价格比较贵。在不断的摸索下笔者也成功实现了这个功能。下面分析具体实现过程，其实实现的过程很简单．双系统只需要16脚图：的是2个FLASH和一个编程器及一些焊接工具．要是多个系统那么最好有PCB板。把除了cs脚外．都焊接在一起．然后再加个开关来切换CS脚和板子的连接。还有个最关键的是每个CS针脚需要15kΩ的上拉电阻．很多人没有成功就是因为这个上拉电阻没有接的缘故。
现在以TP-LINK系列的路由器为例（迅捷、水星和TP类同）．他们使用的大部分是串行芯片，～般是MX的芯片，笔者选择这款做试验的是原因是：
这种芯片针脚比较少一般8脚或者16脚．因此安装多路由器系统成功率较高，还有个原因是这类路由器很多系统可以刷．如DD、OpenWrt、TT、Toma-to、UBNT等。

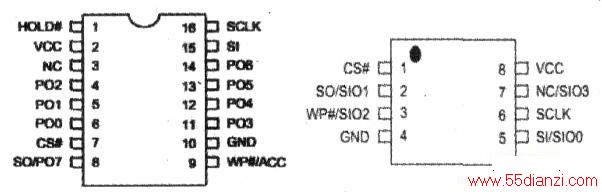

常见的有：2M的芯片：MX25L16XX;4M的芯片：MX25L32XX;8M的芯片MX25L64XX;16M的芯片MX25L128XX;XX有05,45等两种。芯片最好选取05的，笔者在试验过程中，用45的．刷OpenWn系统，一重启．UBOOT就被破坏，但是刷DD、或者TP原厂固件又没事．原因未知。早期主板的BIOS也有使用MXL25XX这类芯片。这类芯片有些是8脚的，有些是16脚的（见附图）．其实l6脚的可以转换成8脚的．另外8个针脚没有用到。

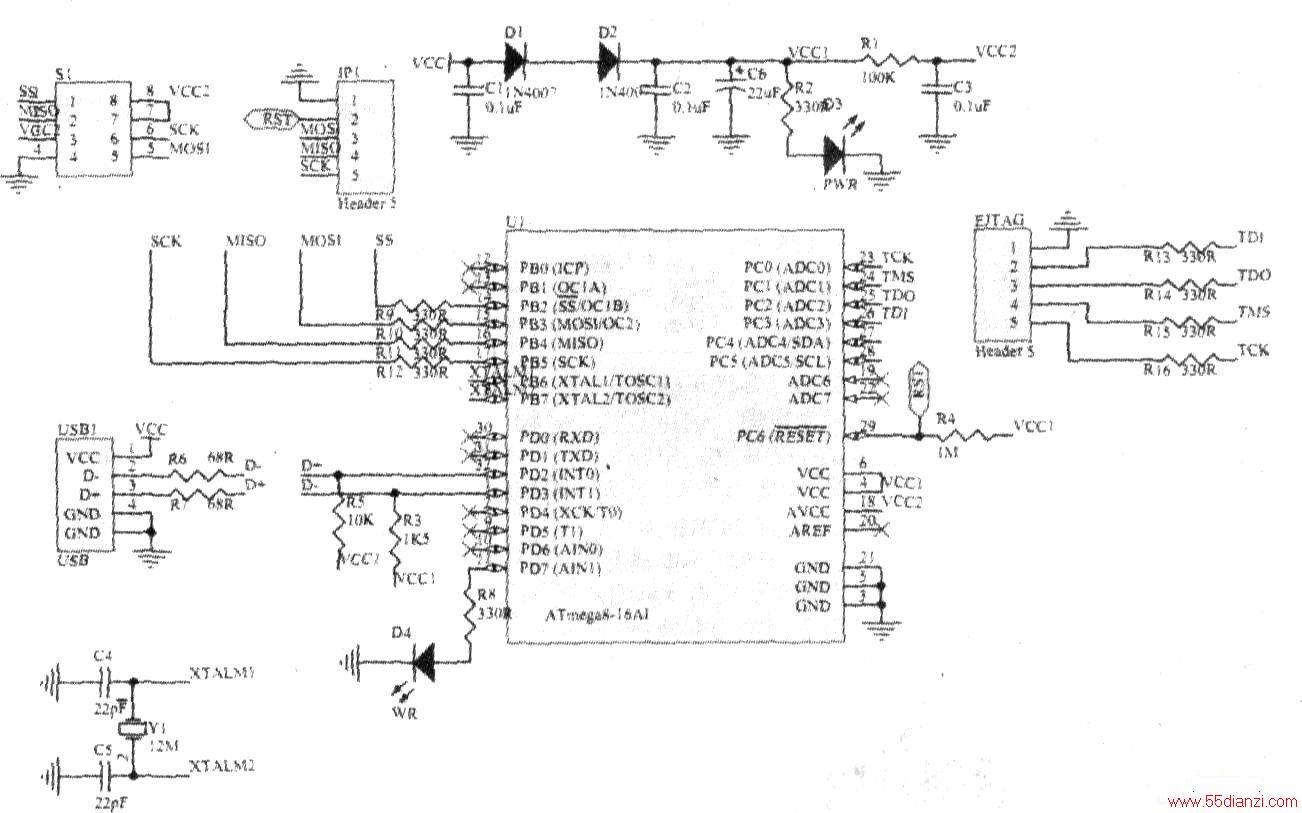

M8USBISP编程器支持ST、WINBIND、AMIC、MXIC、SST、SPANSION、EON、PMC等厂家8脚串行芯片。此USB接口编程器．可以读写串行FLASH芯片。采用USB通讯和供电，比较方便。采用M8单片机控制，编程速度快，还具有自动检测芯片型号功能．放上芯片后按检测就能正确识别绝大部分芯片，对8脚串行BIOS芯片能擦除，可以读出和写入。实现了芯片的广泛支持。
如需上机位软件和编程器固件可以网上下载.另外附几款简易编程器，都是从网上收集过来的，完全可以使用。有兴趣的朋友可以试下。

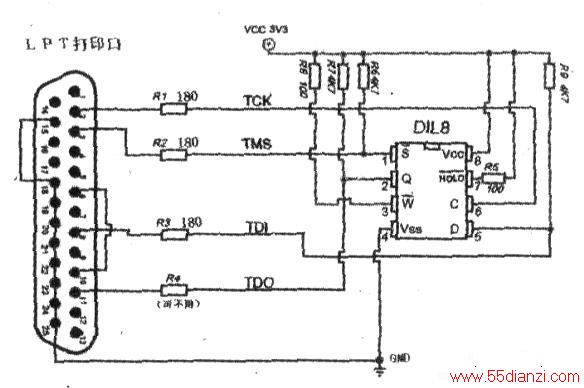

简易蝙程器1
此款通过打印机口的TCK、TMS、TDI、TDO来刷FLASH。电路图非常简单，但是成功率较低，见下图。

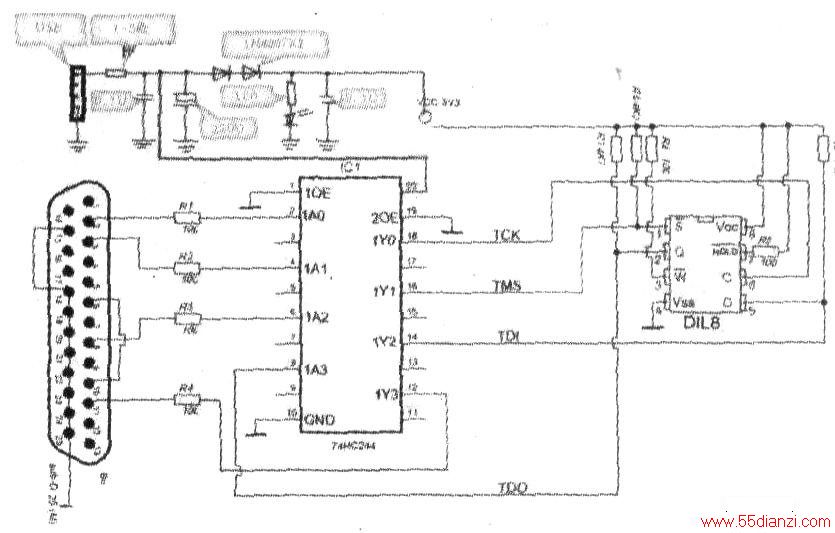

简易编程器2
在打印机口和FLASH之间加了74HC244--八同相三态缓冲器，线驱动器，换成74HC245也可以，区别是74HC244是单向的74HC245是双向。这样大大提高了刷FLASH的成功率。电路见下图。
简易缡程器3
此款可以通过使用341芯片的USB转串口的改装．也是相对容易DIY。电路见下图。
