此机虽为名人系列的早期产品，但使用起来非常方便。由于它体积小巧，便于随身携带，可把电脑上的很多资料下载到里面随时阅读，但高兴之余不免对那两百来元的连接线望而生畏。于是决心自己做一条连接线。

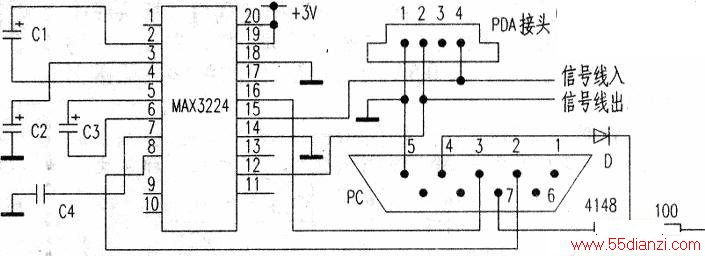

首先打开朋友那根连接线并绘出了如图所示的电路图，从图中不难发现其核心器件是美国美信公司的3V RS-232串口到TTL/CMOS的转换器。该器件的最大特点是体积小巧耐高压且可靠性极高，而且内部设有无信号自动省电状态(AUTOSHUDOWN-PLUS)。其中C1、C2、C3、C4的容量根据芯片型号不同，具体参见器件手册。对MAX3224来说，C1~C4的容量为0.1μF。原机连接线采用外部电源，线头太乱，经试验后改用串口供电，即如图的串口第⑦脚经整流后得2.7V供MAX3324用，因为电路耗电极小所以足够用。
由于MAX3224不常用，市面上根本没有，于是邮寄一条，接下来就开始DIY工作。由于元件和接头的体积都很小，所以做起来要特别细心。
需要特别说明的是原PDA接口的八根连线实为四根，即上下两两相通。第③脚为13V可不用。
