用LM386制作半双工对讲机电路设计与分析

本对讲机成本低廉，电路简单，可用于办公室不同房间对讲、婴儿室监听等。通话距离可达2Km。
　　工作原理

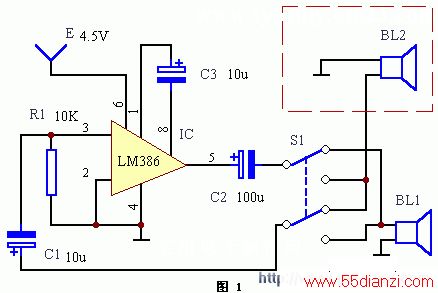

　　电路原理见图1（点此下载原理图）。该电路只能进行“半双工”对讲，即主机和分机之间只能一方说、另一方听，而不能双方同时听说。听、说由开关S1转换，S1设在主机处。图中所示S1位置可分机说、主机听；若S1拨向下方，就变为主机说、分机听。分机方只设一只扬声器BL2，既当话筒又当听筒。主机扬声器BL1也是如此。LM386用作功放，由第③脚输入信号，第⑤脚输出信号，第①、⑧脚所接电容可调整电路增益，可不用。电源电压从4.5－9V均可。
　　元器件选择与制作
　　元器件清单见下表。
 编　号名　称型　号数　量R1电阻10K1C1、C3电解电容10u/16V2C2电解电容100u/16V1IC功放集成电路LM3861S1开关双刀双掷1BL1、BL2扬声器8Ω　0.25W2

　　BL2引出线最好采用双绞线，以减少干扰。必要时可增加一只电源开关，以免不用时空耗电能，本电路的缺点是分机无法主呼主机。
