该
控制器是在２００２年《
电子报》第１８期第十版介绍的电话异地
监听器的
基础上，增加
自动应答和自动
录音控制电路而成的，因此更具有实用性。
电路

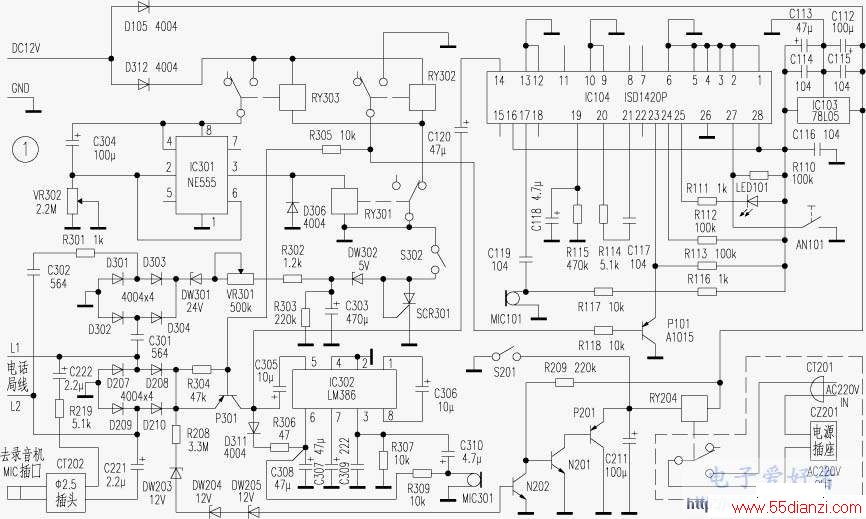

原理图如图１。图２为顶层（
元件面）丝网印图，图３为底层（铜箔面）印刷板图。（按：读者如需要图２、图３，请附寄贴足邮资的回邮信封来编辑部索取。）为了适应不同读者的需要，ＰＣＢ板上应答、录音、监听各部分
功能元件几乎是分开排列的，如读者只想使用电话自动录音功能，只要将以序号为“２”打头的元件编号插在电路板上即可，其他元件可以不插；如读者还要使用监听功能，再将以序号为“３”打头的元件插入电路板即可，序号为“１”打头的元件可以不用。下面介绍各部分功能电路的工作原理。
自动应答电路
自动应答电路采用以ＩＳＤ１４２０Ｐ为核心的２０秒语音单片录放ＩＣ，完成对应答语音的录音（存储）和播放。ＩＳＤ１４２０Ｐ的典型工作
电压为５Ｖ，静态
电流小于１μＡ，在断电的情况下，录放内容不丢失。ＭＩＣ１０１为应答语音录入话筒，ＡＮ１０１为录音
开关，ＬＥＤ１０１为录音指示发光
二极管。如果想录入“您好！主人不在，请您留言，时间不超过３分钟——”的应答信息，只要按住ＡＮ１０１不放，ＬＥＤ１０１亮后，对着ＭＩＣ１０１讲话，完毕后松开ＡＮ１０１，以上语音内容就被存储在ＩＳＤ１４２０Ｐ内部。
应答时只要使ＩＳＤ１４２０Ｐ的{23}脚保持低电平，
芯片就执行放音操作，音频信号从ＩＳＤ１４２０Ｐ的{14}脚输出，经Ｃ１２０、Ｐ３０１等送往电话外线。此功能是由ＰＮＰ型
三极管Ｐ１０１进行控制的，平时Ｐ１０１的的基极为高电平而截止，ＩＣ１０４的{23}脚为高电平，放音被禁止；当模拟摘机实现时，Ｐ１０１的基极通过Ｒ１１８、闭合的ＲＹ３０２常开触点接地，Ｐ１０１导通，ＩＣ１０４的{23}脚为低电平，放音有效，播放芯片内存储的信息。
自动录音控制电路
自动录音控制电路由音频信号输入电路和继电器
驱动电路两部分组成，录音信号直接取自电话机外线，经Ｃ２２１、Ｃ２２２、Ｒ２１９阻容网络后，从录音机的外接ＭＩＣ插孔输入。
继电器驱动控制电路由Ｒ２０８、ＤＷ２０３、ＤＷ２０４、ＤＷ２０５、Ｎ２０１、Ｎ２０２、Ｐ２０１等组成，在挂机状态，电话线电压为４１Ｖ左右，ＤＷ２０３、ＤＷ２０４、ＤＷ２０５串联后的稳压值为３６Ｖ左右，ＤＷ２０３、ＤＷ２０４、ＤＷ２０５均反向击穿，Ｎ２０２导通，Ｎ２０１截止，Ｐ２０１截止，继电器ＲＹ２０４不动作，２２０Ｖ
电源插座无输出，录音机无法工作。在摘机状态，电话线电压会降到６～１５Ｖ左右，此时，ＤＷ２０３、ＤＷ２０４、ＤＷ２０５必然截止，Ｎ２０２截止，Ｎ２０１导通，Ｐ２０１导通，继电器ＲＹ２０４动作，其常开触点闭合，处于录音状态的录音机得电可以工作。挂掉电话，电话局线电压回到４１Ｖ左右，ＤＷ２０３等反向击穿，最终导致继电器ＲＹ２０４复位，录音机断电而停止工作。
Ｓ２０１为复听开关，只要将Ｓ２０１闭合，继电器ＲＹ２０４就会强制吸合，就可以对录音机进行倒带、放音等操作。
监听电路
监听电路由模拟摘机电路、模拟挂机电路、话筒放大电路等部分组成，工作原理见《电子报》２００２年第１８期第十版。与原文不同的是，本电路中增加了电话响铃延时电路，使其更具有实用性。
当有电话打入时，振铃信号使电话机响铃的同时，通过ＤＷ３０１、ＶＲ３０１、ＤＷ３０２向Ｃ３０３充电，在响铃间歇期间Ｃ３０３上充得的电量又通过Ｒ３０３放电，由于响铃时充入的电量大于间歇时放出的电量，Ｃ３０３上的电压随着响铃的次数不断地升高，当Ｃ３０３两端电压达到ＤＷ３０２的击穿电压时，
可控硅ＳＣＲ３０１导通，模拟摘机实现。调整ＶＲ３０１，可以调整延时响铃摘机的次数，一般６～８次响铃后模拟自动摘机为宜。如在设定的响铃次数前接听电话，则本次自动应答功能会自动解除，自动录音功能自动启动。
如想关闭监听和应答功能，只要将Ｓ３０２闭合即可，自动录音功能不受影响。
主要元件选择
ＭＩＣ１０１、ＭＩＣ３０１选用ＣＺ－４８等小型话筒，可控硅用ＭＣＲ１００－６单向可控硅，继电器除ＲＹ２０４用５Ｖ继电器外，其余均为１２Ｖ小型继电器。Ｐ３０１用２Ｎ５４０１，Ｐ２０１、Ｐ１０１用Ａ１０１５、Ａ７３３等型号三极管，Ｎ２０１、Ｎ２０２用Ｃ９４５、Ｃ１８１５、Ｓ９０１４等型号三极管。另外，由于本控制器有电话全程自动录音功能，＋１２Ｖ电源已经不适合使用干电池，可使用市售的３～１２Ｖ随身听用直流电源，有条件的读者也可自制１２Ｖ电源。
?北京 闫飞
