基于音频信号的光电耦合器实验

　　该实验电路由两部分组成：一是用555L电路和红外发光二极管组成的R：音频发射电路。二是以红外光敏三极管和LM324构成音频信号放大及处理电路，并送给扬声器以示实验的结果。实验电路原理如下：
　　

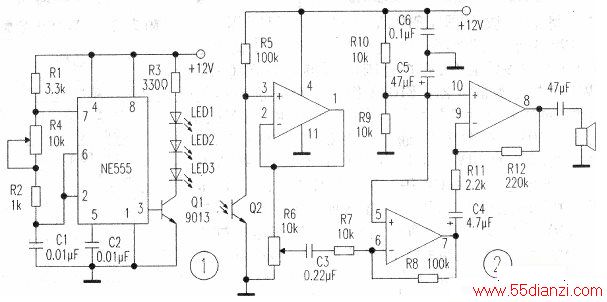

　　用音频信号做光电耦合器的演示电路，如图1、2所示。图1为音频信号发射电路，图2为音频信号接收及放大处理电路。在图1中，555时基电路构成典型的多谐振荡器，其中R4为音频频率调节电阻，调节R4可使扬声器音调发生改变，以验证音频信号是由光电耦合器完成传输的。
　　
　　Q1是红外发光二极管LED1—LED3的驱动管，当发射电路电源接通后，555集成电路③脚便有音频脉冲信号输出。电路中的三只红外发光二极管是为了使红外光发射的距离增大，以达到更理想的演示效果。图2中Q2是红外光敏三极管，它接收LED1—LED3发出的红外光，并将光信号转换为电信号，且该信号是音频信号。
　　
　　由于02转换的信号比较微弱，要将此信号送至扬声器发声是不足以推动扬声器的，所以电路中利用LM324完成对音频信号的放大及处理。
　　
　　在实验中，不难理解，555电路振荡的音频信号，没有直接加到扬声器进行音频转换，而是通过红外发射二极管将音频信号转换为光信号进行发射，再由红外光敏三极管进行接收，以演示光一电信号的转换过程。在实验时，如在光传输间加入阻挡物、拉开两光电器件的距离、引人人为电磁干扰等，便可验证光电耦合器在进行信号传输、控制等用途中的器件特性和优点。
