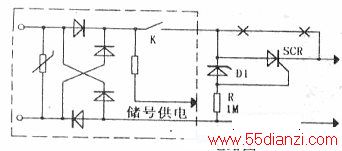

此电路如下图所示：虚线框内为原话机输入电路的一部分，K为卡簧开关。摘机瞬间，SCR尚未导通，路端电压48V，于是稳压管D1被击穿，给SCR一触发电流将SCR导通，整机工作，这时路端电压将降至6V左右，但SCR仍维持导通。此后其它并联分机再摘机时，路端电压不足以击穿D1，SCR因得不到触发电流而处于截止状态，分机主线被切断。工作话机挂机后，其SCR因失电又处于截止状态，等待下一次触发。
元件选择与制作：SCR选用工作电流为1A左右的单向可控硅，D1选用20V/0. 5W的稳压二极管。制作时，小心取出话机印刷电路板，找到卡簧开关控制的一条主线，用刀片轻轻划开（如图打X处）。由于印板上元件较密，可用两细导线焊在两端抽出，然后将各元件搭焊好放人话机空隙处即可。
