这个反应灵敏度测试仪器体积小，测量精度高。可以对运动员、驾驶员等进行反应灵敏度的测试。它的测试精度为百分之一秒，即十毫秒。测量范围为O.Ols—ls。
测量结果直接由数码管读出，使用简单、方便。
反应灵敏度测试仪主要由三块CMOS集成电路构成，其中有两块CD4026，一块CD4013。电路简单，适合初学者自己进行制作。通过制作这个电路，也可以学会使用CD4026和CD4013这两种集成电路。

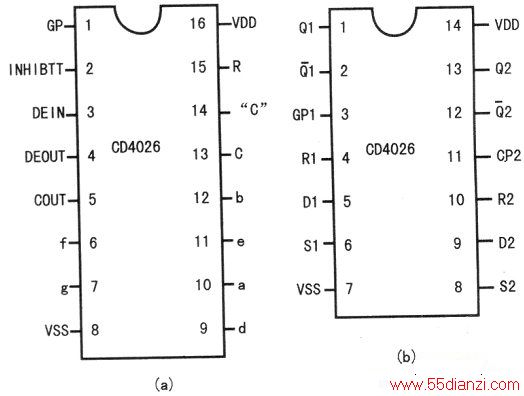

集成电路CD4026是一种十进制计数器，七段数字显示电路，是一种很有用的计数电路。下图(a)是它的各脚功能图，集成电路的第16脚VDD接电源正极，第8脚VSS接电源负极。第1脚为CP时钟脉冲输入端；第2脚为时钟脉冲禁止端，当它为高电平时禁止时钟输入，当它为低电平时允许时钟脉冲输入。第3脚为显示功能控制输入端；第4脚为显示功能输出端，本电路没有用到它。第5脚Cout为时钟的十分频输出端，第14脚为不受显示功能输入端控制的“c”段输出，电路中也没有用到它。第15脚为清零端R。第6、7、9、10、11、12、13脚对应七段码的输出端：f、g、d、a、e、b、c。
集成电路CD4013是CMOS双D触发器，即在一块芯片上集成了两个D型触发器。它的第14脚VDD接电源正极，第7脚VSS接电源负极。每一D触发器有两个输出端Q与Q，它们两个互为反相。D端为数据端，CP为时钟输入端。S端是置位端，即当S端为高电平时，Q端为高电平，Q端为低电平。R端为复位端，当R端为高电平时，Q端为低电平，Q端为高电平。下图(b)是集成电路CD4013的各脚功能图。
一、电路工作原理

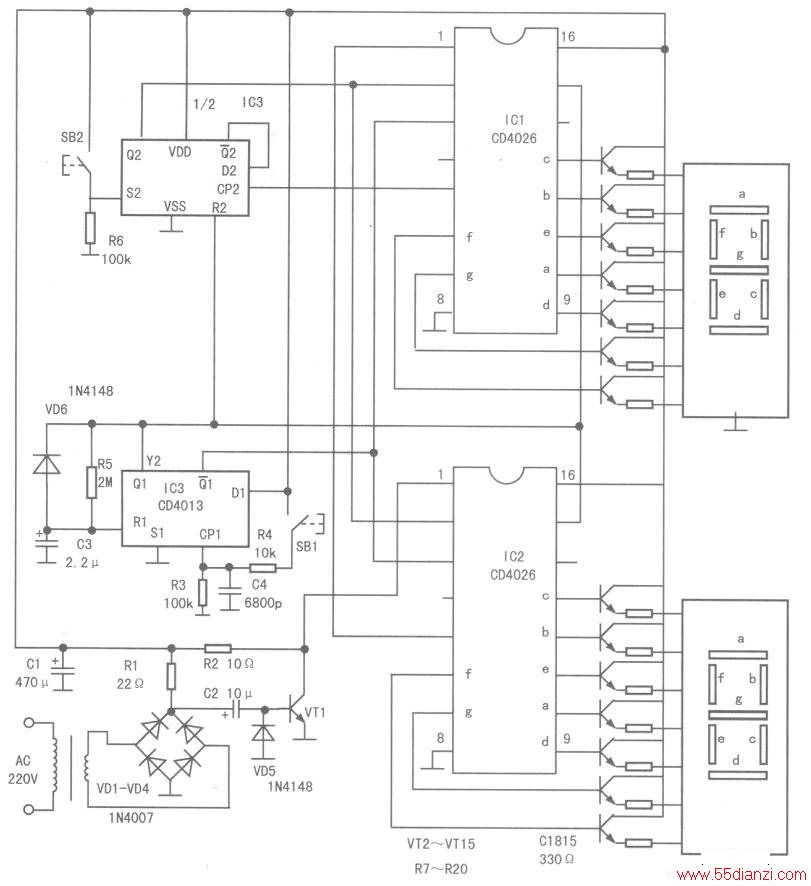

下图是反应灵敏度测试仪的电原理图。经过变压器的50Hz交流电压通过由二极管VD1—VD4组成的桥式整流电路，在电容器C2的正极得到一个含有100Hz信号的脉动直流电压。这个脉动直流电通过电阻器Rl由电解电容器Cl进行滤波，滤波后的直流电供给整个电路使用。而100Hz的脉动交流成分通过电容器C2加到了三极管VT1的基极上，经过VT1的整形放大在VT1的集电极上产生了一个近似方波的100Hz脉冲信号。这个信号就是反应灵敏度测试仪的基准信号。由于50Hz的工频是比较稳定的，所以保证了这台仪器的精度，也免去了基准信号的校对工作。二极管VD5是放电容器C2上的电荷而设置的。
100Hz信号即周期为O.Ols的信号直接送到了集成电路IC2的第一脚CP端上。由集成电路IC2进行计数并通过七段数码管来显示，这个数码管显示的是O.Ols；而另一块集成电路IC1是O.ls计数器，它的第1脚CP端是由集成电路IC2的第5脚送来的十分之一秒信号。这两块CD4026的接法只有这两点不同，其余的接法都一样。每当IC2的CP端接收到10个脉冲信号，IC2的进位输出端Cout送出一个脉冲送到IC1的CP端。所以加到IC1的CP端信号频率为10Hz，即周期为O.ls的信号。IC1和IC2两块集成电路串行计数完成了两位计数及显示的功能。所以能显示0.01。0.99s间的时间数字。由于CD4026的输出电流较小，所以CD4026的每个输出端都接了一个三极管射极输出器来驱动数码管。串联电阻R7～20可在200～510Ω范围内选择。电阻越小数码管亮度越大。
反应灵敏度测试仪的控制部分由集成电路CD4013双D触发器来完成。其中图左下方这个D触发器与外围元件构成一个单稳态触发器，它的Dl端接高电平，Sl接地，复位端Rl接电容器C3。假设电容器C3两端的初始电压为ov，这时输出端Ql为低电平。当复位按钮开关SB1接通一下时，输入端CP得到一个正脉冲，输出端Ql将变为高电平，并保持着；这时通过电阻R5输出端Ql的高电平对电容C3进行充电，当电容器两端电压达到Rl端门槛电压时，即Rl为高电平时，触发器复位。输出端Ql立即由高电平跳变为低电平，单稳态完成一次翻转动作。这一暂态的时间由C3和R5的时间常数决定。二极管VD6为泄放电路，使C3迅速放电，为下一次的动作作好准备。
单稳态电路的作用是：当复位按钮开关SB1按下后，Ql端出现一高电平，并持续数秒。
Ql端接到了两块集成电路CD4026的R端与另一个D触发器的R2端进行清零。此时即使CD4026的CP端有信号送入，也不能进行计数。同时Ql的低电平输出送到了两个CD4026的显示功能控制端，使两个数码管均不发光。数秒后Ql变为低电平，清零结束，同时Ql为高电平，允许显示，数码管开始显示计数情况。
当集成电路CD4026开始计数时，如果按下了按钮开关SB2，S2端接高电平，使D触发器置位，Q2的输出为高电平，这个高电平送到了两个CD4026的第2脚，这是时钟脉冲禁止端。此时CP端的脉冲无法使两块集成电路CD4026继续计数，计数停止，数码管的显示数字也就不再增加，而可以直接读出它显示的时间。如果在计数开始后没有按下开关SB2，则一秒钟后CD4026集成电路IC1的第5脚输出一个脉冲，送到第2个D触发器CP2端，使Q2端翻转为高电平，同样使两块CD4026停止计数。要想使仪器重新工作，只要按下复位开关SB1即可。
二、元器件的选择
电源变压器选用2～3W，输出为6～7.5V的小型变压器。整流二极管VD1～VD4的型号为1N4001，VD5、VD6为2CP系列或1N4148二极管。三极管VT1可用9014等NPN型三极管，放大倍数大于50;三极管VT2～VT15最好选用C1815塑封管，因为它的管脚排列与电路板安装图是一致的。
电解电容器的耐压为16V。

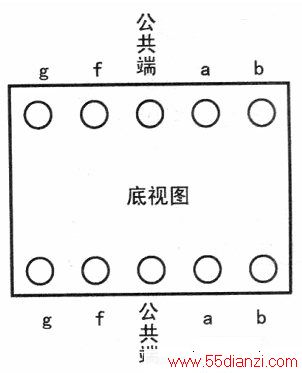

电阻器全部为1/8W碳膜电阻器。两个开关为lxl的按钮开关，数码管可选用0.5英寸共阴极七段数码管，如BSR5101C或BSC5101C，它的各脚排列如下图所示（底视图），其中3脚与8脚都是阴极，5脚是小数点不用。也可以选用较大尺寸的数码管，只要电源电压能满足要求即可。
三、安装与调试

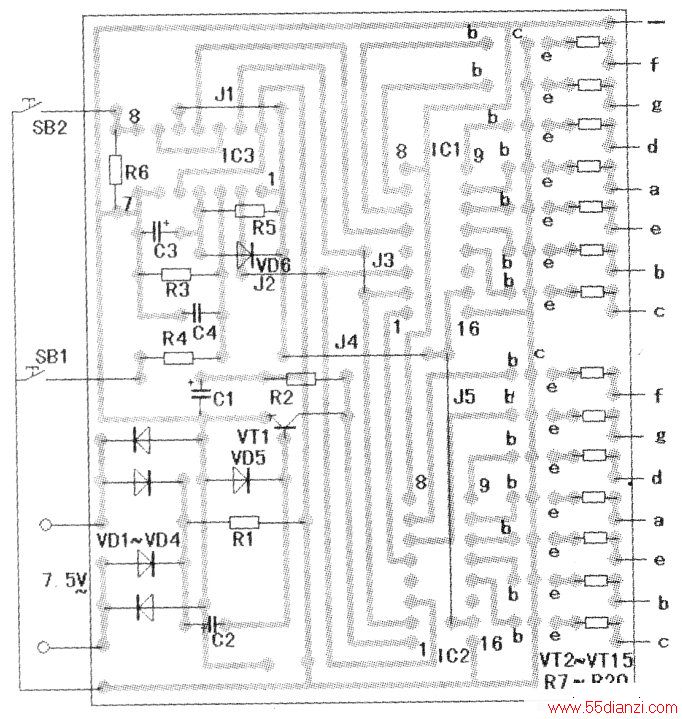

下图是反应灵敏度测试仪的电路板安装图，它的尺寸为70mm×85mm。除开关、数码管、电源变压器外，其余元器件均焊在这块板上。注意电路板上有五条跨线J1—J5要用导线连接，由于跨线J5在集成电路的下边，所以要先焊好它才能装集成电路。电路板安装图中没有画出三极管VrI2—VT15的符号，只标出了代表极性的b、。、e三个字母，这14只三极管的排列是一样的。装好后的电路板与电源变压器可装在一个塑料机盒内。根据需要把两只数码管装在仪器的面板上，注意与集成电路IC1连接的是O.ls显示管，与集成电路IC2连接的是O.Ols显示管。两只开关也装在面板上。电源变压器的初级没有设开关，插上电源插头即通电。
整个仪器装好后，可通电测量一下三极管VT1的集电极电压，大约在3~4V左右，如果电压过低，可减小电阻R2的阻值，或更换放大倍数小些的三极管。其余部分只要元器件无问题，安装正确，基本不需调试就可使用。
四、使用方法
使用时首先按下“复位”按钮开关SB1，数码管熄灭。数秒后，数码管突然发光并开始计数。此时立即按下“反应”按钮开关SB2，这时，计数器停止计数，数码管显示的数字就是被测试者的反应时间。如数码管显示“3”、“5”表示反应速度为0.35s。如果在1秒钟内被测试者还没有按下“反应”按钮开关，则计数器显示为“00”，并自动停止计数。要继续进行下一次的测试时，也要再按一下“复位”按钮开关即可开始下一次的工作。如果你认为按下“复位”按钮开关后，到计数器开始工作这段时间太短，准备时间太短，可以将电容器C3的数值加大。如果认为这段时间太长，可以将电容器C3的数值减小。这完全根据需要来决定。当然也可以调整电阻器R5的阻值来改变这段时间的间隔。
