T3(E3)保护电路及解决方案

接口参数
信号速率： 34.368Mbit/s±20ppm
负载阻抗： 75Ω
传号电平： 1.0V
空号电平： 0V±0.1V

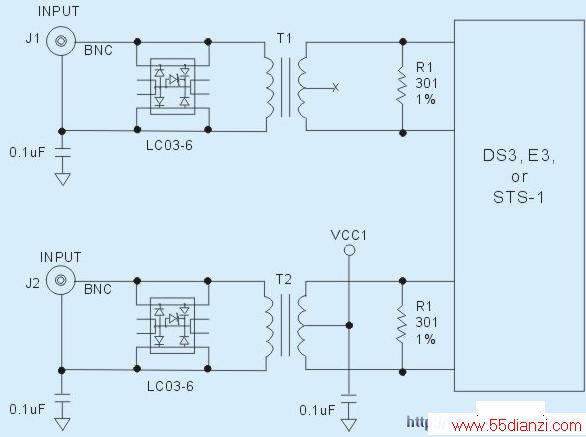

T3/E3的信号传输速率比较高，应采用低结电容的TVS进行保护，器件选型为LC03-6，
图中没有共模保护器件，主要原因是接口电路有变压器进行隔离，变压器的原边和副边绝缘耐压一般都能达到1500VAC，能有效抑制外界的共模过电压。

  　T3/E3的接口传输距离在50米以内，电缆的使用一般不会拉出户外。但在某些低端路由器中，应用环境比较恶劣，电缆可能从某个房间沿户外墙壁拉到另外一个房间，这时的防护能量要考虑更大一些。

　　同轴电缆的屏蔽层是与机壳可靠连接的，即是接地的，此时外界的过电压 过电流都是以差模形式体现，因此只做差模防护。前级需追加二极气体放电管N81-A90,后级采用SLVU2.8-4,中间采用浪涌保护电阻2.2Ω/2W电阻起退耦作用。
