方便实用的电子倍压升压电路

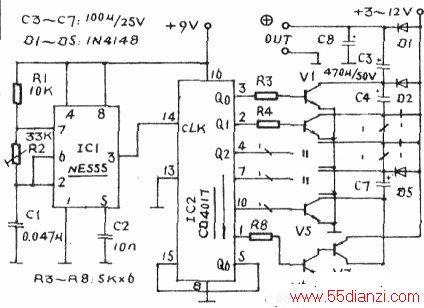

　　该电子倍压升压电路如附图所示。IC1为定时器，输出频率由外围定时元件R2、C1确定，③脚输出的定时脉冲送至计数器IC2的时钟输入端。IC2被连接成六分频电路，IC1输入至IC2CLK端的脉冲串被依次分配给IC2的Q0～Q5端。三极管V1一V5用来分别对电容C3～C7充电，而三极管V6、V7则使已充电的C3～C7五只电容放电。由于C3-C7上所充的电压相等，在放电输出端（“OUT”端）得到约为原充电电压5倍的直流电压。本电路工作电压分别由两部分提供：
　　
　　IC1、IC2的工作电压为9V电压，其电流消耗极小；另一部分供C3～C7充电电压可为3~12V，在“OUT”端可得到约15—50v的直流电压，因此可根据需要选择相应的工作电压得到所需的输出电压。
　　
　　在IC2从Q0～Q5端依次计数输出的过程中，V1～V5将依次被选通，电容C3～C7分别通过二极管D1～D5为其提供充电电流，依次对C3～C7充电。当JC2计数输出至Q5端时，V6、V7均导通，电源通过V7的ce结与已充电的C3～C7上的电压相迭加，从而电路“OUT”端得到约为充电电压5倍的直流电压。由于IC2每计数一个周期，电容C3，C7充、放电一次，电路“OUT”端输出一次脉冲，因此IC2连续输出时就可在“OUT“端得到连续的脉冲输出，经储能电容c8平滑滤波后，得到持续、稳定的直流电压。由此可知，IC2的计数频率越高，则在“OUT”端得到的电压越平滑，因此可通过适当改变IC1的工作频率来提高“OUT"端的输出电压特性。
　　
　　本电路为五倍压输出形式，但也可根据需要设置为2—8倍压形式，连接时可将IC2设置为2～8分频电路，通过各三极管分别对2～8只电容依次充电，并由最后一只三极管对各电容上电压进行放电，在“OUT”端得到任意倍压的电压输出。当“OUT”端输出电压较高时，C3～C8的耐压也应相应提高，尤其是C8．以免击穿。
　　
　　元件选择
　　
　　图中三极管V1～V5选用达林顿三极管为宜，电阻均为1／8W碳膜电阻，图中供lC工作的9V电压可由一只9V叠屡电池提供，倍压部分电压可由其它电源提供。
　　
　　电路制作与调试
　　
　　两只IC可使用lC插座安装，在IC正常工作情况下应尽量减小lC的电流消耗。各充电电容极性不能接反。制作完成后，经仔细检查无误后即可通电试验。本电路通电后即可正常工作，一般无需调试。
　　
　　本电路也可用于机内供电的直流升压。
