用太阳能充电的电池充电器

　　众所周知，现在的充电器几乎都是利用交流市电来进行充电的，即使是现在风行的“移动充电器”
　　
　　也是间接利用交流市电来对手机电池进行充电。这里介绍的是利用太阳能来对电池充电，根本不用交流市电，是最环保的方案。
　　
　　使用太阳能来对电池充电，麻烦的事是由于地球在转动，太阳光线不可能固定不变，太阳能电池发出的电压显然也不可能恒定：所以本电路特别采用了TL497型集成电路，它是一种“开关电源控制器”。这种集成块，当输入电压降低时，它会自动把输出电压升高，这时输入电流也必然自动增加。因而在一定范围内，此充电器对电池的充电电流基本上是稳定的。
　　

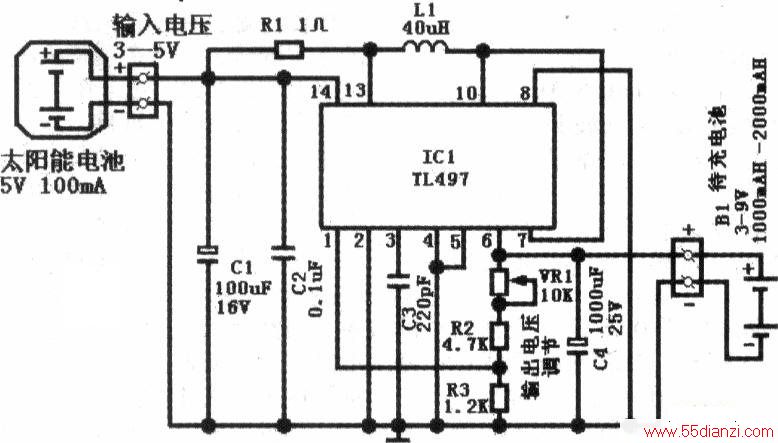

　　该充电器电路见下图所示，可见TL497实际上是起到一种开关型直流一直流变换器的作用；L1就是开关电源的升压电感，为方便起见，使用色码电感焊上去即可。

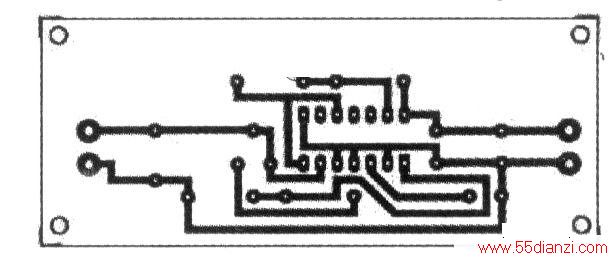

　　C3决定着开关频率，当C3 =220pF时开关频率为50kHz，因为IC1内部有一个比较器，所以用VR1即可调节输出电压：当输出电流为470mA ~500mA时，IC1的输入电压即使增高到15V时IC1也能承受；R1是保护集成块的输入限流电阻。下图是此充电器整个电路的印刷电路板。太阳能电池板采用5V/100mA的一片即可。

　　
　　电路空载调试：先不接欲充电池，把装好的电路中的太阳能电池板置于较弱的阳光下，调节VR1使其置于最大值，这时输出电压应该为15V。这时若把太阳能电池板处于强光下，那么充电器电路的空载输出电压便会达到18V~20V，这就说明电路工作正常，没有问题了。
　　
　　充电调试：先找4只5号或7号待充镍镉( NiCd)或镍氢(NiHM)电池，串联后准备接入电路。空载时调节VR1，使输出电压为5.8V（比电池额定电压高1V）即可把电池接入电路，这时充电电流估计为50mA，若电池容量为500mAh，则充10小时即可，若阳光较弱，充12小时肯定能充满。
