采用太阳能光伏电池模块的充电电路

　　利用太阳能光伏电池模块取代常用的市电或直流电源可以节约大量电费。这里推荐的光伏电池模块是能输出5W电力的太阳能板，它在全日光条件下，能输出16.5V电压，电流为300H1A~500mA。这种太阳能电源可用来对三种电池充电：铅酸电池，镍镉电池和锂离子电池。

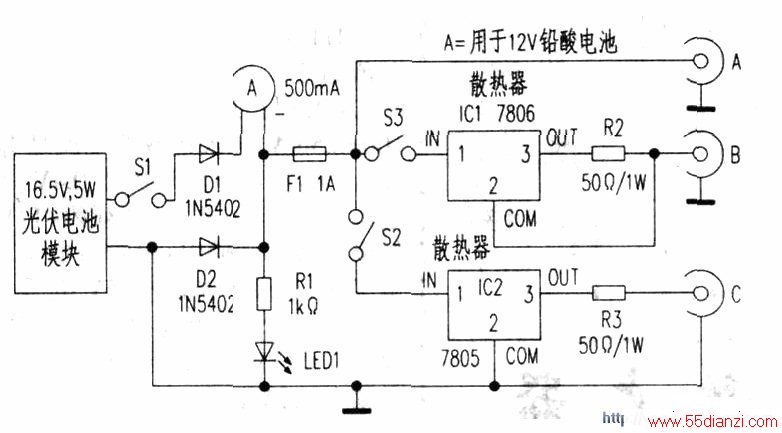

　　太阳能板的输出由开关Sl和Dl取出，Dl为极性保护和太阳能板保护二极管。电流表A用来测量电池的充电电流。二极管D2用来保护铅酸电池的极性接反，当铅酸电池极性接反时，保险丝Fl立即烧断。 为对铅酸电池充电，应合上开关  S1，并使用端  子“A”。接上电池后，太阳能板就开始经Dl、电流表和保险丝对电池充电。要注意的是，脉动直流对铅酸电池的充电效果最佳。如果你采用本太阳能充电器对铅酸电池充电，最好能每周改用正常的脉动直流充电器对铅酸电池充电一次，并随时检查铅酸电池的液位。之所以这么做是因为用纯直流电压对铅酸电池充电会导致铅板上有硫的沉淀。

　　为镍镉电池充电，应合上开关Sl和S3．并使用端子“B”。稳压芯片7806 (ICl)连接成恒流源。图中R2用来限制充电电流。用本电路可对4节1.2V镍镉电池充电。

　　为锂离子电池（通常用于手机）充电，应合上开关SI和S2，并使用端子“C”。稳压芯片7805 (lC5)提供充电的5v输出。用这种电路可方便地对3.6V锂离子电池充电。R3用以限制充电电流。
