用TDA2822制作的喊话器、有源音箱两用机

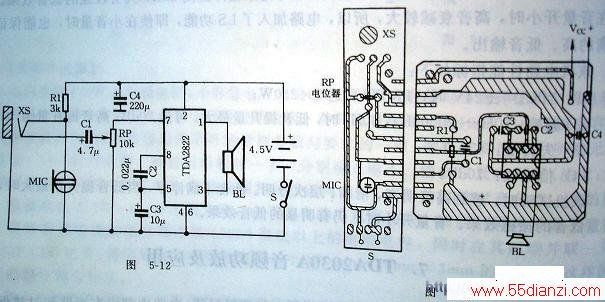

   喊话器、有源音箱两用机电原理图如图5-12所示，本电路即可作小型扩音喊话使用，也可适用于袖珍立体收放机、收音机，作为音频功率放大器用扬声器放音。整个电路采用3节5号电池（4.5）供电，其静态电流为6mA ~ 9mA，输出功率可达1W左右。 本电路将TDA2822集成内部的两个功放级接成桥式电路，称BTL电路。BTL电路的优点是：制作容易，携带使用方便，可减少失真， 改善音质，增加输出功率，并使电路大为简化。

    【电路原理】
    本机工作原理如下：合上开关S，当对面话筒MIC讲话时，音频话音就经C1、RP从集成电路TDA2822的⑦脚输入，经过内部BTL功放电路
放大后，由扬声器BL发生时，发音清晰明亮，并可由电位器RP调节音量的大小。

   【制作方法】
   先按电路图清点并选择下列元件：
 （1） 集成电路TDA2822：1只；
 （2） 8脚插座：1只；
 （3） 电解电容器：C4 220μF/10V 1只；C2、C3 10μF/6.3V 2只；C1 4.7μF/6.3V 1只；
 （4） 电位器RP：10kΩ 1只；
 （5） 电阻器R：3kΩ 1只；
 （6） 电源开关S：（1 X 1）拨动开关 1只；
 （7） 驻极体电容话筒：1只；
 （8） 2英寸扬声器：1只；
 （9） 透明塑料机壳：1只；
 （10） 印制电路板：2cm X 8cm 1块； 5.5cm X 5.2cm 1块；
 （11） 立体声三芯插头：Φ3mm 1只；
 （12） 金属屏蔽线：1根。
  按图5-12将上述各元件焊接在印刷电路板上，如图5-13所示。制作时先将开关S、话筒MIC、集成电路TDA2822、扬声器BL固定后焊接在

  印刷板上，然后对照图5-12电路将R1、C1 ~ C4连接线焊在印刷板上。

  对照电路、焊接元件无误后，开始接上电源，进行调试、检查。因电路外围元件少，本机无须调试就能成功。
