声控跳娃娃



131电动机



M2.5×10自攻螺丝2个



M2×4螺丝螺母7套



3V电池夹



φ2×6空心铆钉5个



50mm×25mm电路板

二、电路的制作与调试

图8-14是声控跳娃娃的电路板安装图，图中两个φ2.2的孔是电路板固定孔；图8-15是电路板元件图。对照电原理图图8-13中元器件的名称认清元器件。安装时首先将七只电阻器焊到电路板上，然后依次将电容器、三极管焊到电路板上，注意电解电容器的极性和三极管的管脚排列。小型驻极体话筒及小型开关和电池夹要通过导线与电路板连接。最后通过导线把小电动机连接到电路板上试验一下声控效果。只要元器件使用正确，焊接可靠，电路不需调整就可以工作。

三、跳娃娃的制作

(1)剪一65mm×1Omm的薄铁皮，参照图8-1所示做电机固定套。参照图8-2在瓶盖上钻孔，用M2.5×10的自攻螺丝把电机和固定套固定在瓶盖上。固定套与电机之间要垫一小块自行车内胎，防止电机松动。参看图8-11。

图8-1 电机固定套         图8-2 瓶盖安装孔(2)参照图8-3做偏心轴，先把粗铁丝的一端砸扁并钻孔，然后弯成图示的形状，最后把它焊在电机轴上。同时在电机两接线端各焊25cm导线一根。 图8-3 偏心轴 图8-4 底板固定架(3)参照图8-4做底板固定架。参照图8-5用三合板做一直径为85mm的底板。用空心佛钉把底板固定架固定在底板上。

4)用M2×4的螺丝把M2螺母固定在底板固定架内侧，并用电烙铁把螺母焊在底板固定架上。注意焊锡应焊在螺母的外侧，不能把螺丝也焊住。最后用改锥将螺丝拧下。

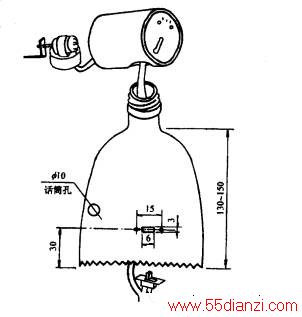

(5)参照图8-6用刻刀把吹塑瓶切开，并用剪刀修整吹塑瓶的下端并剪成齿状。照图在吹塑瓶上钻两个开关固定孔，用刻刀切一长方孔，切长方孔时要用木块垫实。在瓶身上开一φ10mm的圆孔，使话筒能紧紧地卡到上面。

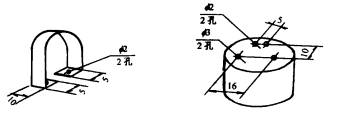

(6)参照8-7做电路板固定架。参照图8-8做底板手柄。参照图8-9用空心锄钉将3V电池盒、电路板固定架、底板、底板手柄绑接在一起。
7)照图8-10将易拉罐沿虚线切开，用剪刀修平两端，沿A-A处剪开。用圆规在即时帖纸上画一直径为25mm的圆，剪下后贴于B处。B位于易拉罐拉口的下方。用刻刀将φ25mm的圆切下，为了便于切割，可在易拉罐内垫实木块。

图8-6 吹塑瓶

(8)手持底板手柄，把底板平放于吹塑瓶内，在开关孔下约5mm的位置，在吹塑瓶上找与底板固定螺母相应孔的位置，并钻φ2.2的孔，以便从瓶外用M2的螺丝拧人底板固定架上M2的螺母内。

(9)参照图8-6用瓶盖将易拉罐固定在瓶口上，注意瓶口上开瓶时留下的塑料环要保留在瓶子上，否则瓶盖无法将易拉罐固定在瓶口上。由于瓶盖上固定了焊有偏心轴的电机，无法在易拉罐内转动，可用瓶盖压住易拉罐φ25mm的孔后转动吹塑瓶来拧紧。把切下的另一段易拉罐插入己固定好的易拉罐内。

(10)把装好的电路板固定在电路板固定架上，在电路板与电路板固定架之间要加绝缘纸，防止金属材料将电路短路。将开关、小话筒固定在吹塑瓶上。手持底板手柄装入吹塑瓶内，用M2螺丝把底板固定在吹塑瓶内。参看图8-11。

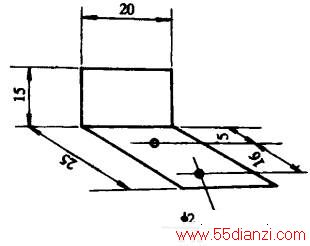

图8-7 电路板固定架 图8-8 底板手柄

如果你有兴趣，再动动脑筋，把它的脸、臂膀，甚至领巾、衣扣用不同的颜色的彩纸装饰起来，那么这个作品就是一个含有科技内容的工艺品了。参看图8-12。

四、电路工作原理

图8-13是声控跳娃娃的电原理图。其中三极管VT2、VT3及其电阻器、电容器组成了单稳态电路。电阻器R5为三极管VT2提供了基极电流；而三极管VT3的基极电流则是从三极管V口的集电极电阻上得到的。三极管VT2集电极与三极管VT3基极之间是直接耦合的；而三极管VT3集电极与三极管VT2基极之间的耦合则是由电容器C4来完成的。电阻器R4是三极管VT2的集电极负载，三极管VT3的集电极负载是电阻器R6。
