运行程序后。16个LED从LED0一LEDl5(DO—D15)依次对应16个键盘K0一K15．在3—5S内，16个LED依次逐个点亮，然后，通过按键KEY来“打中”对应的LED。当“打中”的时候，所有LED全亮。例如，当LED3(D3)亮的时候，你正好按下了K3，表示“打中”，否则表示未“打中”。
(1)、CPU及译码

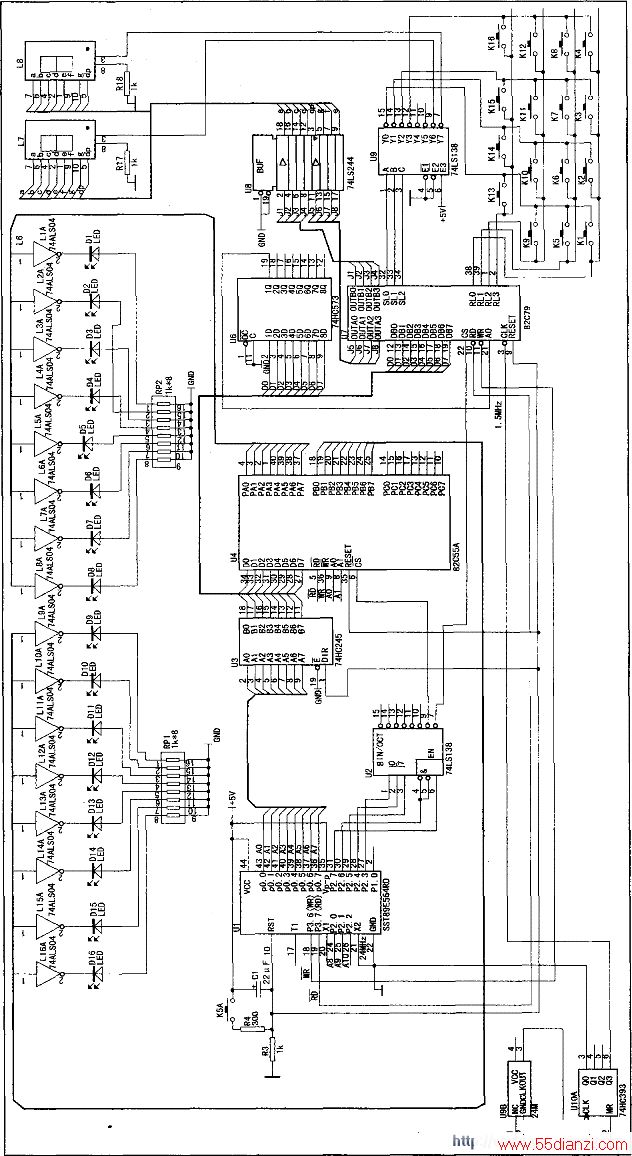

该系统采用SST89E564RD作为CPU，它的指令系统和引脚与8051基本一致。利用。74LS138进行译码地址扩展。C1、R4、R3构成了简单的上电复位电路。24M的晶振芯片经分频产生了12M的频率及其相关引脚构成了单片机的时钟电路。
(2)、82C79可编程键盘／断码LED接口电路模块
为了节省单片机的I／O口，把键盘和LED显示电路通过芯片82C79做在了一起，构成了实用的键盘显示电路。82C79的时钟由24M晶振经过分频产生的1.5MHz信号得到。
LED采用共阴极，位选码由82C79的OUTA口提供，段选码由OUTB口提供。
LED驱动采用集成块74LS244和74HC138。
(3)、I／O接口82C55模块、LED显示模块
本电路由单片机控制82C55A，利用其A和B口来分别控制L1A—L8A、L9A -L16A。L1A-L16A都是由74LS04非门来驱动。为了得到电流，每个LED都接了1K欧姆的电阻。L1A—L8A、L9A—L16A分别接排阻RPl和RP2。
(1)流程图

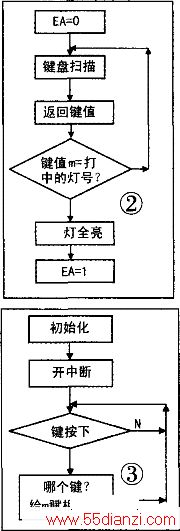

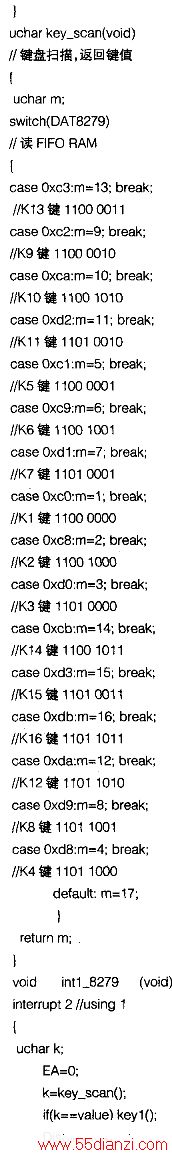

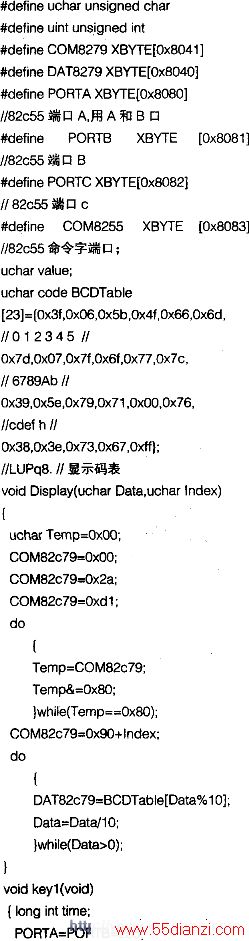

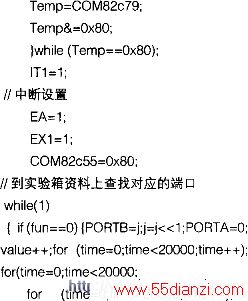

本设计包括主程序流程图(如图2)、键盘中断服务程序流程图(如图3)
