助听器实质上是一种低频放大器,可用耳机进行放音,当使用者用上耳机后,可提高老年者的听觉,同时可对青少年的学习和记忆能带来方便。
一、工作原理

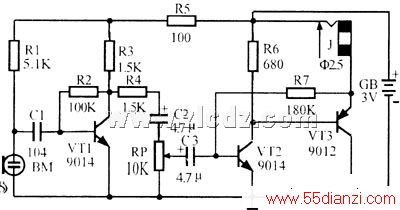

本电路由话筒、前置低放、功率放大电路和耳机等部分组成。原理电路图见图1。
驻极体话筒B M作换能器,它可以将声波信号转换为相应的电信号,并通过耦合电容C l送至前置低放进行放大,R l是驻极体话筒B M的偏置电阻,即给话筒正常 工作提供偏置电压。
VT l、R2、R 3等元件组成前置低频放大电路,将经C l耦含来的音频信号进行前置放大,放大后的音频信号经R4、C 2加到电位器RP上,电位器RP用来调节音量用。V T2、V T 3组成功率放大电路,将音频信号进行功率放大,并通过耳机插孔推动耳机工作。
二、元器件的选择
BM是驻极体话筒,它有两个电极,一个叫漏极,用字母“D”表示,一个叫源极,用字母“S”表示,两个电极之间电阻为2KΩ左右,用万用表RX l K档测两个电极并对着话筒正面轻轻吹气,它的阻值将随之增大,这说明此话筒性能良好,万用表指针摆动的范围越大,话筒灵敏度越高。

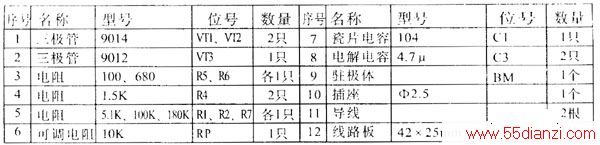

VT l、VT2采用N PN型的9 01 4三极管,VT3采用P N P型的9012 三极管。其它元件及配件见元件清单。
