医用听诊器是利用空气作为媒介将微弱的声音通过管道传人人耳的。
电子听诊器除具有传统听诊器的优点外,还可用于微音放大、远距离专家会诊、远距离临床教学以及体内声音记录等。
工作原理:该电子听诊仪主要分为声音传导和电子拾音发射两部分,另配调频收录机接收。其声音传导部分可利用普通听诊器的听诊头及橡胶管制作。电子拾音发射是一个微型调频无线话筒,听诊头和驻极体话筒用橡胶管连接。发射电源为1.5~ 3V。发射频率88~108M Hz,发射半径50~100米。
电路原理如下图所示,VT为超高频三极管,与外围元件组成共基极电容三点式振荡器,线圈L1和电容C3决定其振荡频率。改变L1的匝数和间距,就可改变频率。话筒M接收的听诊信号经电容C1输入并经VT调制为调制信号,再经线圈L2感应耦合为低阻抗输出,射频信号可连接到盒外的发射天线。高频扼流线圈L3可防止射频旁路,并为整机提供直流通路。
元件选择:VT选用3DG56或3DG80,要求β>50,电容全部采用高频瓷片电容,线圈L1、L2用φ0.4~0.5mm的高强度漆包线在圆珠笔上绕制,L1绕6~7匝,L2绕2匝,L3用φ0.1mm的漆包线在1/8W高阻值电阻上绕15~20匝。

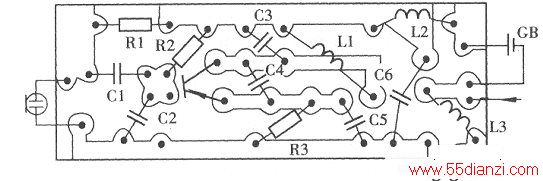

正常工作时VT射极对地电压约0.15V,全机工作电流约2mA。下图为印刷电路板。
调试方法:按图将各元件安装好后调试。打开收录机,调整调谐旋钮,在某一点即可听到话筒回授的啸叫声,如果发现工作频率偏高或偏低,可相应拨动线圈L1的间距,在使用时先接通收录机开关,使所在频率的位置上发声最大、最清晰后将听诊头置于患者的听诊部位,便可从收录机的喇叭里听到被诊声音,同时可配合音量和音调的调节使声音更清晰。如有必要,还可按下录音键录音。使用时要注意收录机和听诊仪的距离不宜过近,以免出现回授啸叫声。
