采用晶体管组成的短路保护电路

采用晶体管组成的短路保护电路

点击数:7216 次   录入时间:03-04 11:43:36   整理:http://www.55dianzi.com   保护电路

采用晶体管组成的短路保护电路

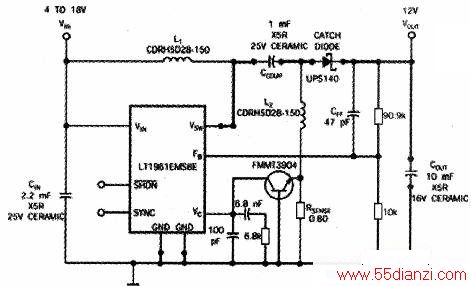

  甚至在某些降压稳压器中,负载周期的种种限制,有时也会使开关导通时间过长,以致无法在输出短路时保持控制,特别是在极高频率集成电路的输入电压非常高的时侯。图1电路是使用单个晶体管方法,可以在负载过载或短路致使电感电流开始失控时,将vc脚,即误差放大器的输出端电压下拉,这样就可以防止因单端初级电感变换器电路发生短路故障,而带来不良影响。

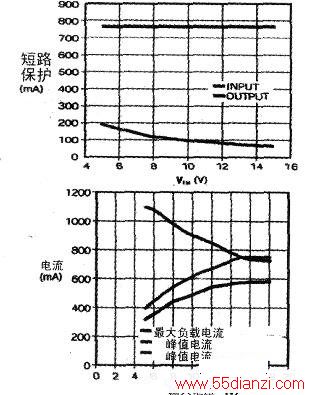

  下拉vC引脚电压可迫使集成电路停止开关功能,跳过最短导通时间开关周期,使每个电感器中的电流下降。在短路期间,L1中的峰值电流,因开关周期数有限而降低,其与L2中的峰值电流之和等于开关的峰值电流,即低于LT1961EMS8E的1.5A极限值。上图示出了不同输入电压时的短路输入电流和短路输出电流。下图示出了最大负载电流与输入电压的关系曲线。L2中的平均电流等于负载电流,并且在所有负载条件下最大为600mA。如果检测电阻器检测到800 mA电流,就意味着发生了过载,并使晶体管对电路进行保护。
