给绕线机配置数码计数器

　　用绕线机绕制线圈时，需要计匝数。现在一般绕线机大多。
　　
　　使用机械装置计数，使用日久齿轮磨损后误差会变大。数码显示计数器美观实用，无机械故障。一般来说，绕制线圈所计匝数允许偏差10%，故此为了制作简便，只使用了两只数码管，使用倍率开关最大计数达9900，可以满足使用要求。
　　

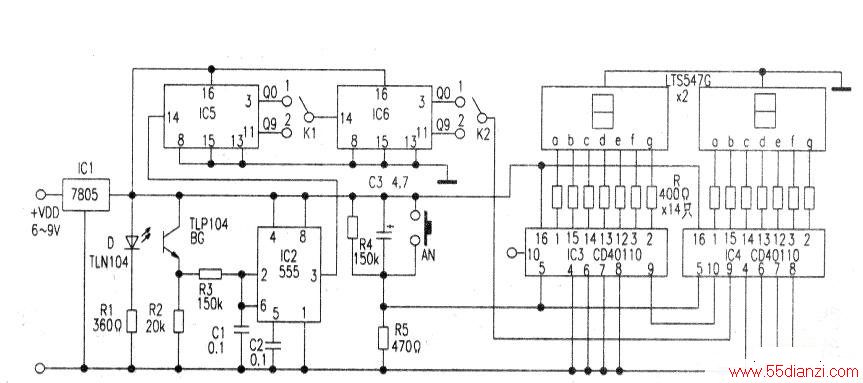

　　工作原理：电路见附图所示。计数传感器使用了光敏元件D和BG，绕线机每转一圈阻断一次D所发出的红外光，接成比较器使用的IC2②脚，便得到一个负脉冲触发信号，③脚相应输出一正脉冲到IC5，经K1、K2倍率开关后送到IC4⑨脚。
　　
　　IC4为十进制计数译码器，由其完成计数并输出相应译码电平驱动数码管显示，当计数满IO时显示0，并由⑩脚输出一进位脉冲到IC3⑨脚完成进位计数。AN为清零键，按此键可在R5上形成一高电平脉冲送到IC3和IC4的⑤脚去清零。
　　
　　IC5和IC6用作分频器，当K1或K2置“1”位置时不产生分频作用，倍率为“1”；置“2”位置时为十分频器，倍率为10。
　　
　　使用者根据所绕制线圈匝数选择合适的倍率。
　　
　　安装与使用方法：
　　
　　传感头D和BG选择一合适位置固定，二者要对准，且距离应近些为宜，只要绕线机每转一圈能阻断一次D发出的光线即可。整个装置可装入一自制的外壳中固定于绕线机上，面板上安装两只数码管和开关K1、K2、K1和K2选用单刀双掷小型开关，在其两侧分别标注“x1”和“×10”。表示1倍率和10倍率。
　　
　　当绕制的线圈不足100匝时，K1和K2均置“×1”位置；大于100匝小于1000匝时，K1和K2～个置“x1”，一个置“×IO”位置；大于1000匝时K1和K2均置“×10"位置。为简化装置，电源可用4节干电池供电。另外，焊接时要注意烙铁接地良好。
