黑白电视机显像管的加速极离阴极较近，带有400V左右的正电压，它使阴极发射的电子被加速射向荧光屏，使屏发光。
打开电视机后盖，断开显像管加速极（⑥脚）与电路主板之间的供电连线，在断开的铜箔节点上，焊节一根导线，再把导线引出到电视机壳外，装好电视机届盖。接通电视机的电源开关，这时电视机伴音正常，但因、显像管加速极无电压供给，荧光屏无图像显示。此时若用物理实验的方法使显像管的加速极带上静电，利用静电产生的电场控制电子流的运动，也能使电视机荧光屏重现明亮的画面。实验方法如下：

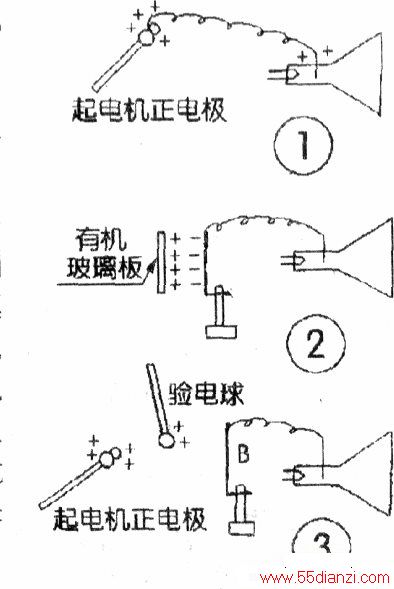

1．用感应起电机使加速极带电产生加速电场实验时，先接通电视机电源开关，这时电视机伴音正常，荧光屏无图像，表明显像管中没有电子流射向荧光屏。再用导线将显像管的加速极与一台感应起电机的正电极相连，如图1所示。这时缓慢转动感应起电机使加速极带上正电，就可观察到电视机荧光屏迅速变亮，呈现出明亮的电视画面。表明加速极带电后产生的电场能使大量电子被加速射向荧光屏。
2．用静电感应使加速极带电产生加速电场如图2所示，先将显像管的加速极与一块直径20厘米的金属圆板相连，金属圆板固定在绝缘支架上。接通电视机电源开关；电视机伴音正常，荧光屏无图像。这时取一块有机玻璃板，用丝绸摩擦有机玻璃板表面，玻璃板带上正电荷。将带正电荷的有机玻璃板慢慢靠近金属圆板，可观察到：电视机荧光屏迅速变亮，呈现出明亮的电视画面。表明利用静电感应也能使显像管的加速极带电。
3．用验电球移送电荷维持加速极带电实验装置如图3所示，图中显像管的加速极仍与金属板相连。接通电视机电源开关，电视机伴音正常，荧光屏无图像。这时转动感应起电机使其两电极分别带上正负电荷，再将起电机电极上的正电荷用验电球不断地移送到金属圆板上维持加速极带电，可观察到：电视机荧光屏变亮，呈现出明亮的电视画面。只要不停地移送电荷，就能使电视机荧光屏保持明亮的电视画面。
