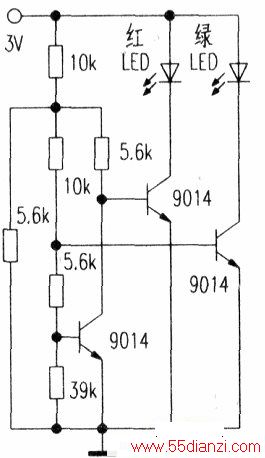

电路见下图所示。由于此电路所用元件较少，只要随身听机内有一点空间便可以装下。两个LED指示灯装在随身听面板的适当位置。电路电源端接在随身听机内开关通路的后部。
当电池电压大于3V，工作正常时，只有绿色LED亮，表示电量充足。当电源电压在2～3V之间时，绿色LED亮且红色LED微亮。当电源电压下降到2V以下后，绿色LED熄灭，红色LED点亮，表示电量不足，应换电池了。
此电路耗电小，实测正常工作电流在0.5～1mA之间。此电路还可以加装到3V供电的收音机上。
