近日购得一块钟芯，不带时基，时钟脉冲直接取自交流电源。经试用，一天误差达3分多钟，而且即使瞬间停电，也会造成数据丢失，于是我考虑给它加上时基电路，提高走时精度，同时加上备用电源，使其不受停电影响。

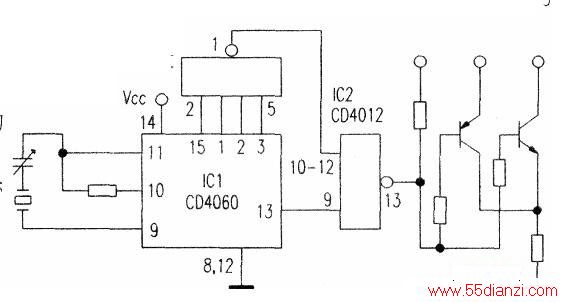

经查阅资料，用30720Hz晶振经九分频，可得到标准的60Hz时基信号。此频率的晶振难买，于是我采用随处可见的32768Hz晶振（电子表、石英钟中随便拆一只便是），经分频得到64Hz脉冲，然后用CD4012每二分之一秒封锁2个脉冲，得到60Hz脉冲信号，见下图。用此电路驱动我的由TMC3468NL芯片组成的电子钟走时精度很高，一天误差只有2秒，但由于脉冲不均匀，造成显示闪烁。由此可知，此电路能产生精确的60Hz脉冲，用于显示为直接驱动的电路，如LM8361、LM8365等没问题，但若用于LM8560、TMS3450NL等动态双阳（双阴）屏则会产生闪烁现象。
