12V射灯改LED节能灯又一法

　　12V射灯是家居装修中常见的传统灯具，多用在大厅和卫生间中作为装饰和照明之用。通常每只射灯额定功率都在20W—40W，电流在1.5A~3A，发热量很大．而大多散热条件不佳，故极易损坏，差不多每两三个月就得换一次，既花钱又麻烦。两年前笔者曾在《电子报》上发表过改造文章，即用普通φ5草帽型散光LED取代普通射灯的方案，该方案直接利用原射灯中电子变压器的12V方波整流供电，输出电压略小于12V，故只能点亮3只LED灯组成的灯串，虽然可以多组并联，但毕竟受到灯罩容积大小的限制，可并联的灯串组数不多。且5LED灯光功率较小（每只LED灯消耗电功率仅约0.06W)，故亮度较低。为此笔者又进行了改进，用大功率LED替换小功率LED，用电容降压型电源增加三端稳压器对LED灯串供电，提高了电源的输出电压从而提高了光输出功率。具体改进方法介绍如下，供参考。
　　
　　一、制作电容降压型电源

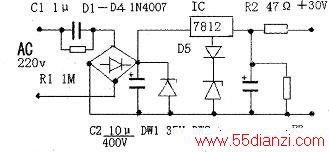

    去掉原射灯中的12V电子变压器，裁一块3cmx6cm的“洞洞板”（通用成品印板），在洞洞板上按下图电路数据装上降压电容、整流二极管、滤波电容、三端稳压器、稳压二极管和电阻等元件，然后用镀过锡的细铜丝连好电路，加电测输出端电压在30V左右即可。注意降压电容Cl需用耐压400V以上的，三端稳压器可用78xx系列任意型号lC，只要其②脚配接的稳压二极管能满足输出电压达30V就可以了（如用7805，就配接26V稳压二极管：用7812就配接18V或19V稳压二极管，如此等等），完全视手头现有材料灵活变通使用。无78xx系列用78Mxx也可以。

　　二、制作LED射

  灯剪三块3cmmx3cm透明硬塑料（阻燃料）片，在上面按蜂窝状形式扎上6个孔作为安装骨架的固定孔。
　　
　　再取9只1W/φ8带散热片的长脚聚光型LED灯，每3只为一串，插入硬塑料片做成的骨架中，做成三个灯串，（该LED灯的长脚为+极，短脚为一极），其中第一只灯的+极脚和第三只灯的一极脚并排于一端，修整后分别作为灯串的+／-极插脚。其余的脚折弯后靠在一起焊接。
　　
　　要注意串联时+／-极不要接错，且一定焊接牢固。
　　
　　三、装配

    将三只做好的灯串插入原射灯的插座中，做好+／-极标志，然后将三只灯串再串联起来，做好绝缘，将灯串的+极接到电容降压型稳压电源的+极，一极接到该电源的—极。
　　
　　四、测量和调整

    检查线路连接无误后接入电源，用万用表DC10V挡测量电阻R2上的电压降÷R2的电阻值即该灯串流过的电流，使该电流值达50mA左右就可以了。当然，电流越大灯越亮，只要不超过150mA额定电流值都可以。
　　
　　但是，电流越大，LED灯的光衰也越大，容易导致LED灯寿命缩短。电流取值设计为额定值的目的，就是为了在不太影响灯的亮度的前提下尽量延长LED灯的使用寿命。实际上，电流达50mA时灯就已经很亮了（再增大电流并不会使亮度呈线性增亮）。9只LED组成的灯串总体消耗功率约5W，改变R2的阻值可以改变流过灯串的电流。如果电流<50mA，可以去掉R2．也可以在78xx的②脚再串人一只1N4007二极管(图1中的D5)，目的是提高稳压电源的输出电压，可示情况而定，灵活掌握。
　　
　　五、改进效果

  笔者重做的大功率LED射灯已经安全地使用了近一年了，总的来看，效果不错，很亮，也很温馨。现在．1W/φ8自带散热器的草帽型白光LED灯珠已经很便宜了，用它来取代普通射灯可以说是上上之选，既廉价又节能，使用寿命也长，朋友们有兴趣的话可以一试。
