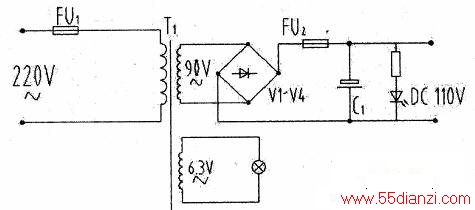

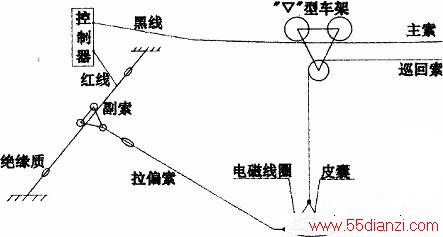

在上图中，当220V交流电经FU1到电源变压器T1，输出70V~90V交流低压电，经二极管V1~V4桥式整流、经FU2到电容C1滤波后，输出90V—110V直流电压，控制电磁阀开关动作。说明书中，本仪器输出1A电流时，变压器及电磁线圈温升不超过600C（实测输出电流在2A左右，随起点距离增加略有降低），但在实际使用中，电磁线圈装在器身内部在水下工作，温升不可能太高；而变压器温升特高，导致变压器经常损坏，换变压器不经济，更重要的是影响水文测报工作，这个损失就无法估量了。炉霍水文站在取样过程中，打开电源控制器外盖，用电风扇全程散热，虽然有点效果，但存在一定的安全隐患。即使加大电源变压器功率，但由于电磁铁线圈无功率调制作用，又在水下工作，再大的功率都能承受，取样时间一长损坏的还是电源变压器。从“拉偏水文缆道”安装示意下图可以看出：控制器红线与操作系统是绝缘的，为控制器电路改进提供了条件。
改进方法
1．直接取下电源变压器T1和滤波电容C1，将桥式整流电路接人电网中，得到200V左右的直流电压，供电磁线圈完成开关动作。但改进后又常损坏整流器。
既然电磁线圈无功率调制作用，只有改进电源电路了。

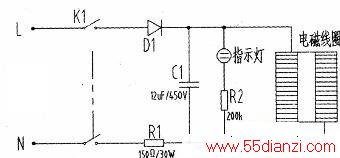

2．半波整流电路简单，元件少，但输出电压的交流成份大，整流效率低，仅适用输出电流小，允许脉动程度大、要求较低的场合。从皮囊式采样器原理分析，其控制电源就符合半波整流电源要求。按下图的半波整流电路改进，得到100V左右(0.45Ue)不稳定的直流电压，经电容C1滤波后输出300V左右稳定直流电压，供电磁线圈完成开关动作。
电路工作原理是：电源正半周D1导通，给电容C1充电（由于半波整流电路使用的电容容量较小，耐压要高，所以不用电解电容器，而选用单相电动机的启动电容器，安全可靠）为防止D1给C1充电时损坏，在电路中串联150Ω/30W水泥电阻限流。经二次改进后，为监测方便，在输出回路中串联电流表，电流在1A(近起点距位置)至0.8A(远起点距位置)范围内变化，电源及电磁线圈温升不超过60C，改进后的电源控制器使用至今，一切正常。
注意事项
1．下图中的D1必须正向接在火线上，输出红线（电源正）必须接在副索上（绝缘索）当人工接触本仪器取水样、检查、维修时，必须断开电源开关K1，输出电源开关接通数秒钟，将电容C1上储存的电量泄放后，方可操作。
2．每次测量结束，应将头舱下方的小螺丝取出，检查安装电磁阀的前舱，有无渗水并及时将渗水放出，确保电磁阀周围无水。
3．控制器开关打开，电磁阀不工作，检查控制器到水下仪器引出线是否接稳固；检查控制器有无输出电压：检查电磁线圈是否断路；检查副索滑轮是否接触良好。
