给普通电子门铃添加按钮指示

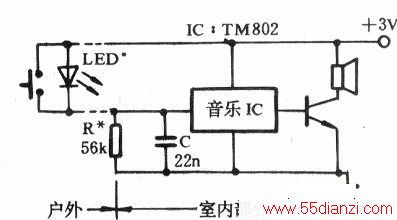

　　一般地，安装门铃时都是将门铃安装在室内，而把按钮安在户外。这样，当夜晚有客人来访时很难找到门铃按钮。若在按钮上加一发光二极管作按钮位置指示，可大大方便来客。附图是本人制作的带按扭指示的电子门铃。其特点是：所用元件少，在原门铃上只增加一只发光二极管和一只电阻（图中加注*号）；不另增加传输出线，利用原触发按钮的两条线。

　　LED选用φ5高亮度发光二极管。电阻R的阻值在24～56kΩ之间，当R取56k时可使LED白天几乎看不到发光而夜晚光亮又很显眼。电容C是为消除门铃由于静电感应而误触发所设置。如果安装后发现LED不发光，只要把按钮的两根线对调一下即可。
