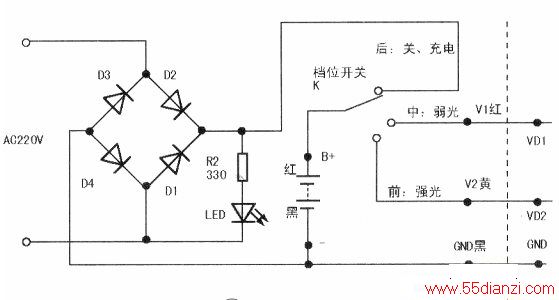

此LED手电筒实绘电路见上图所示。
此机采用电容降压供电，供电电流约43mA。故障为手电筒不亮，经查为LED1损坏，实测其正反向电阻均为5kΩ左右。损坏的原因是手电筒长期不用且充电时随意拨动挡位开关K以确认是否充好电而最终损坏LED1的。
按规定手电筒在充电时，挡位开关K应先拨向“后”位置，然后再通电充电，且充电时不要拨动K，充完电后，断开市电再使用手电筒。道理很简单，就是防止蓄电池性能下降，内阻变大，当电压过高起不到箝位作用而损坏发光二极管。市场上此类型的、特别是久置不用的手电筒，只要在充电过程中拨动挡位开关，LED灯芯必坏无疑。

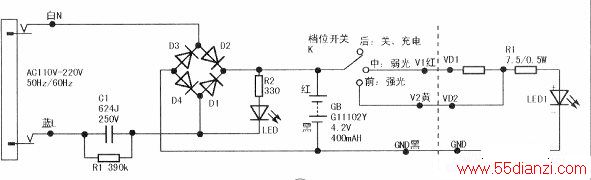

上述电路作如下简单改动后，就可避免蓄电池内阻变大.K位置不对带来的对发光二极管的损坏。改进电路见下图所示。
改后电路通电时，工作指示灯LED只在“关、充电”位置时亮，其他位置均不亮。这是因为LED工作在半波状态，在其他位置时，电容C1无放电回路所致，并非故障，并非未通电，这点要注意。
