某计算机主机房虽因晚上无人值守。担心万一失控，房内温度会急剧上升，造成服务器死机等。妥善之计是加装一温控报警系统，只要机房温度上升到设定值，就自动声光报警，并应急自动开启窗户，自然对流降温。

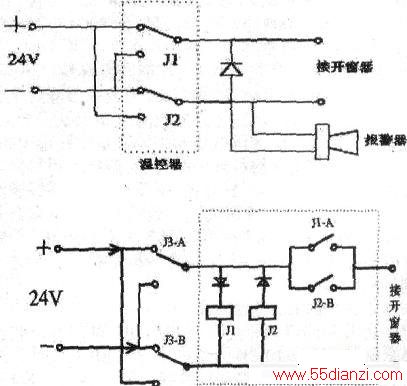

购入所需设备：四个电动开窗器（单个额定电流1A）、一个温控器、一个24V5A开关电源、一个声光报警器等其他配件。按如上图接好设备，测试未成功？按设想方案，四个开窗器应根据电源极性的转换同时开启或关闭．可实际情况是：温度到了设定值后，只有其中一个开窗器自动开启了窗户，当温度回归到安全值时，它也不能自动关闭窗户。好像有资料说是电机启动电流大，至少需要额定值三倍以上的电流，单个开窗器额定电流是1A，那么开关电源至少要12A以上的额定电流了，现有开关电源选用的是5A的，另外，温控器内部继电器接点容量较小，是不是也有一定影响？于是更换开关电源为15A，并加装了接点容量为30A的大功率继电器转接，再次试机，故障依旧。将四个开窗器一起直接接到开关电源上．均能同时开启或关闭，应不是电源容量不足或继电器接点过小的问题了，这下就百思不得其解？
上网查找资料，也没能找到电动开窗器内部电路图，但开窗器的遥控器说明中，有过这样的描述：“新一代遥控器设计了停止键，有效保护开窗器电机处于正转时，突然加上反向电压而损坏电机……”是不是“新款”的开窗器内部也有这种保护电路？电源极性转换继电器动作很快，开窗器的保护电路起到了保护作用？
如下图中增加了继电器J1和J2，这两个继电器都是延时继电器，当电源极性转换时，经继电器延时约50s之后，J1或J2再闭合，期间开窗器无电候机。再次试机，终于如愿了。
说明：上图中的二极管在电机打开窗户时才报警。下图中的二极管对应各自的方向，J1、J2两端要并接续流二极管。
