巧用C150对讲机做转讯台

巧用C150对讲机做转讯台

点击数:7934 次   录入时间:03-04 11:36:41   整理:http://www.55dianzi.com   小改-小革

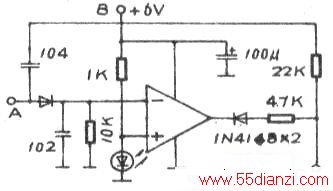

  首先找一台C150对讲机,拆开,找到音频功放IC(7368)的第固脚(此脚为音频功放输出端),将电路图中A端焊接于此,然后装好。找一只能与对讲机MIC输入端相配的插头将C端连接后,插入另一台对讲机的MIC插孔。再制作两条室外天线。

  打开电源,分别将两台对讲机置于不同的频率上,如转信台的接收机150.00MHz,发射机的频率为160.00MHz,将所有的手持机调至160.00MHz,减频10MHz即可投入使用。

  为避免两机相互干扰,最好使用不同频段的对讲机,如接收机用C150型,发射机用C150KH型。为提高使用范围,尽量将室外天线架高,而且要有避雷措施。经实验,在12Y供电时,本转信台最大范围可达20公里以上。本电路同样适用C450型机予的改装。
