对老式冰箱节电改进一法

　　早期生产的一些电冰箱，大多数是采用TPC启动电路。由于产品使用多年，元件性能变差，一旦电压稍有偏低，就会使电机出现启动困难，负荷过重、力矩小、耗电量大等多种故障。
　　
　　根据电容的储能原理，采用电容启动或在运转中投入电容，能加大电机启动力矩，若电压稍低，电机也能正常启动。采用电容运转，更能节省电耗，提高效率。
　　

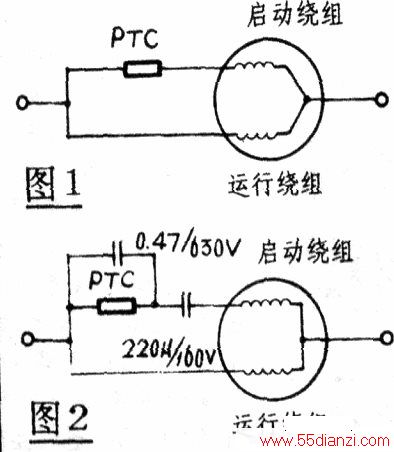

　　下面将一台长城牌电冰箱（工作电压220V，工作电流1.2A，压缩机是松下93W型的）。原电路图一及改进电路图二简介如下。改进后的电路是在PTC两端并联一只耐压为450V一630V．容量为0.47—1μF的陶瓷电容，可在运转时，给电机增大旋转力矩，相对减少电机负荷。
　　
　　另外在启动绕组至PTC电路中串一只耐压为160V，容量为220μF的无极性电容，使电机正常启动运转，降低功耗，节约电能。
　　
　　加装两只电容并使用一段时间后，效果很好。实际测试结果表明：功耗由原来的170W降至150W，电流由原来的1.2A降低到0.75～0.8A左右。不仅降低了功耗，减少了电流，节约了能源，并且降低了电机热量，增大了电机功率，运转效果很好，延长了电机使用寿命。有兴趣的不妨对一些老式产品电冰箱改试一下。
