不少地方由于电网供电不稳或错相(220V照明电压变成380V动力电压)，而造成家用电器过压烧毁的事故屡有发生。为此，巧用一只压敏电阻器将普通漏电保护器改造成了过压、漏电双功能保护器，经使用效果良好。此法简单易行，不须打开漏电保护器外壳进行改告，—般爱好者都可完成。
一、工作原理

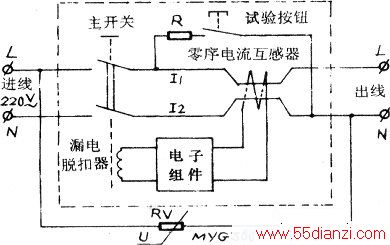

电路如图所示，其中虚线框内为漏电保护器原有电路，RV为新增压敏电阻器。平时，电网输入电压正常时，RV阻值很大，呈断开状态，对保护器构不成任何影响。一旦电网因故过压(>260V)或错相(380V)，则RV阻值急剧变小，形成一个大电流回路。此时，穿过零序电流互感器的进线电流I1和经过负载及RV回到电源中线的电流I2，尽管方向相反，但大小不等，即矢量和不为零（与漏电时情形一样）。于是，零序电流互感器的次级就有感应电压产生，这一电压经电子电路检测、识别、处理后，就会使脱扣器线圈通电工作，在0.1s内通过主开关切断包括保护器在内的供电电源，从而使家用电器免遭过电压损坏。
待电网电压恢复正常后，手动合上主开关，即恢复正常供电。
二、改装方法
购买一只MYG360-14D型(标称电压360V、最大峰值电流500A)氧化锌压敏电阻器，通过适当长度导线（接头处用绝缘胶布包扎严实）将其中—脚接在普通家用漏电保护器进线端的相线L（或零线N）接线柱上，另—脚接在出线端的N（或L）接线柱上。笔者所用漏电保护开关型号为DZLJ.8-20A，只要通过RV的过压(>260V)电流达到30mA，保护器将在0.1s内迅速切断供电电源。
改造后的保护器，不影响漏电保护功能的正常发挥及操作，而且一旦过压或漏电，均可迅速切断包括保护器在内的全部用电器电源，其性价比优于目前市售的大多数家电保护器（如冰箱过压保护器等）。
