给德生R1010A收音机增加立体声线路输入接口

给德生R1010A收音机增加立体声线路输入接口

点击数:7914 次   录入时间:03-04 11:41:32   整理:http://www.55dianzi.com   小改-小革

  德生RlOlOA立体声收音机功放电路采用了SONY公司的双声道功放集成电路CXA1622M。此电路性能优良,被一些高档收音机选用。收音机前级采用了PHIUPS公司生产的TEA5711T集成电路。

  从TEA5711T的②、③脚输出的音频信号,经电容C20、C21耦合至CXA1622M左右信号输入端1、16脚,经其内部双通道功(率放大后,从⑦、⑩两脚输出推动立体声耳机或扬声器。如果本机增加了立体声线路输入接口就是一台很不错的耳机放大器,接入CD、VCD等音源就可以利用耳机来欣赏美妙的音乐,扩展了收音机的使用功能。

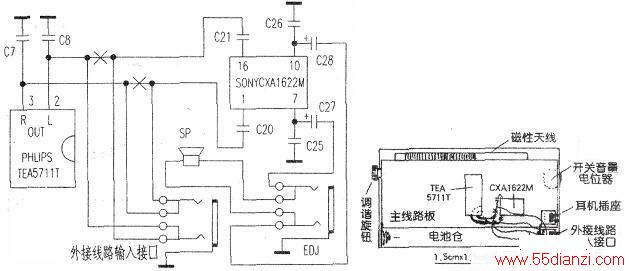

  增加线路输入接口的方法很简单,只要在机内增加一个φ3.5mm的立体声耳机插座就可以了,断开从TEA5711T②、③脚至电容C21、C20之间的线路板连线,从两边的焊点引出四条线和立体声耳机插座相对应焊好电路改造就成功了。电路如下左图,安装见下右图所示。

  德生R1010A收音机内部很紧、凑,可是在机内电池仓正极处的边上刚好有一个约1.5cmx1.5cm的小空间可以安放耳机插座,用热熔胶固定好,在机壳上找准位置,按耳机插口外径钻好孔,将机壳装好。

  使用时用一条立体声插头/双莲花插头的音频线连接改制后的收音机和音源线路输出接口,插入立体声接头,收音机则断开收音源为线路放大状态,拔出立体声接头则恢复收音。

  德生R1010A原机配用的E301耳机档次较低,如果换成德生E501型耳机,效果更好。
