HT-9200型电子键在基层拥有一定数量，给通信训练、执勤带来很多方便。在实际工作中，因保管使用不当，易造成充电；电池失效以及部分电路损坏。为克服上述故障发生，将电源电路进行了改进，现将方法介绍如下。
一、改原可充电电池供电为内外直流电源供电

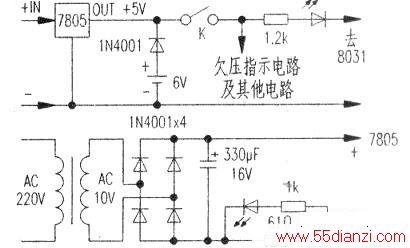

1．给电子键加上5V的三端直流稳压块7805，其输出+5V电压端焊接在开关K前端或者原充电二极管1N4001的负极端，稳压块的输入端焊接在原充电插座的正极，其公共极接电池负极或原充电插座负极均可，如上图所示。
2．将原充电电源的半波整流电路改为桥式整流电路，改制好的原充电电源作为电子键的外接直流电源，从原充电电源的输入口给电子键供电。整个改制好的外接直流电源电路原理图如下图所示。
在实际使用中，最好不要将外接直流电源与盒内电池供电同时使用，从上图看出，如同时使用，则在内外电源同时供电时，钋电源比内电源低1.2V左右，内部电池仍在供电，失去了内外直流电同时接上而！要求独立供电的作用，若要克服这个毛病，把稳压块换成可调的三端稳压块，使其输出端电压为6.0V左右，目的是使1N4001不导通，并焊接在开关K前，即可避免外电源供电时内部电源也供电。
二、改单独供电为集中直流供电
单个电子键实测耗电为5v、40mA，功耗为0.2W左右。
由此可根据报务训练的电子键数量（这里按50个电子键算）选定20W的电源变压器。变压器次级输出电压为9~12V，然后按照下图所示电路，组装一个桥式整流电路，二极管选择额定电流为5A的，滤波电容器为1500μF/25V即可，然后在变压嚣初级加装一个0.1A保险管和电源开关。实际制作过程中，把变压器固定在报务训练控制台适当的位置，输出的直流电源线可用原线路改造，也可以另铺设线路到电子键用户桌。注意整个操作过程中，耍胆大心细有依据。
通过上述两步的改进操作，电子键既可单独用盒内6V直流电供电，也可外接直流电源供电，还可以采用集中式直流供电．达到电子键用电方便，减少电路损坏的机会，延长电子键使用寿命的效果。整套改制好的电源在实际使用中效果很满意。
