松下TV-CR55型卫星接收机，采用能预置24个频道的PLL锁相环频率合成调谐系统，采用伺服电机极化方式，由电路产生的0.8—2.2毫秒的极化微调脉冲，通过外接端子(GND、5v、POLSE)送到伺服电机，由伺服电机带动一个深入圆波导内的小探针，在1800内旋转，可以方便地选择接收垂直或水平的线极化波。

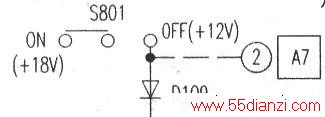

怎样才能采用现行的LNB呢？增加一组12/18V电压切换开关即可，方法如下（见附图）。
打开机壳，旋下螺丝，拆下印刷线路板，在其背面找到A7插座端子②脚（+12V电源）和S801（LNB电源开关），在S801和D109连接端引一根线到A7②脚即可。这样将LNB电源开关S801置于“ON”时为18V电压，置于“OFF”时为12V电压，即完成对12/18V电压的极化切换。
