LD-65模块采用八位微处理器技术，有LCD液晶器显示，显示直观，定时精确，且可按需要随意编程，使用方便可靠。用它来控制本单元住户的自动供水，楼梯间路灯的开和关，以及控制其自身直流电源的自动充电，实现了完全自动化。对于前两种用途，具体地说，就是：每天一到设定的用水低谷时，控制器会自动开始抽水，补足前一天的用水量后即自动停泵。城市水网停水时，它检测到后会在两分钟后（自由设定）自动停泵；在抽水过程中，它又会检测是否有水人池，无水亦会停泵。城市电网停电时，LD-65检测到后会停止一切输出而仅仅走时。楼梯间的路灯每晚定时开灯，到深夜又自动关灯。清晨天未亮时又开灯（为清晨上班的人照明），开启后到天亮又关闭。

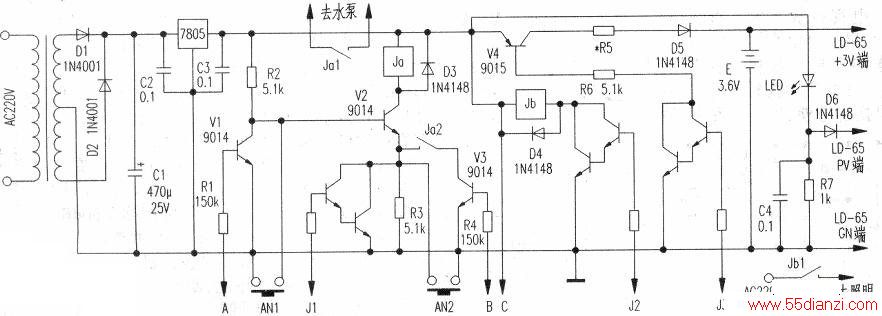

电原理图如下图所示。
在下图中，三只未标注阻值的电阻和六只未注型号的晶体管组成的三只复合管为邮购件控制板上元件，它们与图1中的八只微动开关一起均已焊在LD-65的控制板上。其余标注了数值的元件是笔者针对上述用途设计所加，该电路极其简单。下图中的J1、J2、J3是LD-65的三个独立的输出端。本控制器用Jl来控制水泵；J2用来控制路灯；J3则用来为E充电，以下分别介绍各部分的工作原理。
自动抽水控制部分由V1—V3、Ja及其他有关元件构成。水位探极A和C(+5V)放人楼顶水池的高水位点（以水池满而不溢出为度）；水位探极B和c则置水池的上水管出口处，用以检测是否有水注入水池中。
待机时，V2从R2获得基极电流而导通，因R3的限流，故Ja不会吸合而处于待令状态。当程序设置的开泵信号时间一到，LD-65的儿口输出2.74V高电平，接在J1口的复合管导通，短接R3，Ja吸合，其常开触点Ja1闭合，启动水泵抽水；Ja2亦闭合。泵运转约二分钟，开始有水从上水管出口流出，设置在出水口的探针B、c因连续不断的“水电阻”的存在而“连通”，V3导通，使Ja由Ja2、V3自锁。
这时，虽然LD-65在二分钟后已发出了停泵命令，但泵仍然继续向楼顶水池泵水。当水位上升到由A、C探极决定的高水位点时，探极A、C连通，V1导通，迫使V2截止，停泵。
当城市水网无水抽时，或泵坏空转抽不上水时，均无水从上水管流出，探极B、C开路，V3截止，R3恢复接人V2发射极，Ja释放，Ja1、Ja2又常开，水泵停转。AN1为手动关泵，AN2为手动开泵。
J2口通过Jb来控制路灯的开和关，原理简单，不再赘述。
J3和V4等构成电池组E的自动定时定压充电电路。当设定的充电时刻一到，J3口输出高电平，与之相连的两只晶体管导通，它又迫使V4导通，5v通过R5、D5给E充电。当定量补足E一天的耗电量后（估算法后面介绍），J3输出低电平，V4截止，充电停止。
下面介绍本控制器的编程与使用：
LD-65显示屏，屏中间的六个“8”字与一般数字钟相同，上部“MO、TU……SA、su”为星期一至星期日的英文标识（用S2调整）；右边三个黑三角“◥”分别指示J1、J2和J3三个通道（用S8调整）；最下方三黑条“-”，从左起分别为三个通道的“全开”、“自动”和“全关”三状态（用S6调整）；左下角的“18onoff”是为三个通道配置的15路编程开关，每组每天可设定开／关十四次，按动S5，可由“1cn、1off，2on、2off……l5on、15off”变化。
这里，我们把Jl通道定为每天早上6:00开泵，开泵两分钟后关泵（实际泵未关），每天相同。编程方法如下：连续按动S2，使“M0……SU”全显。按S8，使右边上方三角“◥”显现（对应儿通道）。按s5，使左下角“1on’出现，时钟部分同时显现“-一：一”（若显示时间可用S7消掉）。按S3、S4，使时钟部分显现“AM6:00”。再按s5，使“1on”变为“1off”，再按S3、S4，使时钟显“AM6:02”即可。这样，LD-65就可以在每天早上6:00（用水低谷时）开泵，6:02停泵（实未停）。而每天6:02后定量抽水的任务，便由我们设计的下图电路继续完成。
再介绍“定量”充电时间的估算。设LD-65在24小时内开灯6小时，它在工作时耗电实测约0.2mA，走“时”仅耗电0.015mA．设每天用2mA电流（由下图中R5决定）充电N小时，则有如下方程式：2N=0.2(6+N)+0.015(24-N-6)，解得N=0.81小时=49分钟。我们假设早上6:02停泵后切换为充电经49分钟“定量”充电后停止。编程步骤为：按S2→显“M0……SU”→按S8下“◥”显（J3通道迭中）→按s5→显“1off”→按S3、S4→显“AM6:02”→按s5显“1off”→按S3、S4显“AM6:51”。
这样，LD-65就可每天准确地为E补充充电49分钟路灯定为星期一至星期五晚上7:30开灯，深夜12:00关灯；然后凌晨5:30又开灯，至6:00又关灯。
编程方法如下：不断按S2，使“MO------FA”（星期一至五）显现。按S8，使右边中间的三角显现（选中J2通道）。按s5，使“1on”显现，时钟显“一：一”。按S3、S4，钟显“PM7:30”。按s5，使“10N'’变为“1off”，按S3、S4，使“PM12:00”出现。叉按S5．使“2on”显出。按S3、S4，使“AM6:00”出现即可。
双休日定为每晚8:00开灯，深夜1点关灯。编程为：按s2显“SASU”→按s5显“1on”→按S3、S4显“PM8:00”→按s5显“1off”→按S3、S4显“AMl:00”。路灯控制的各时间段编程完成。
最后，按动S6，使屏下方的中间一条横条显现，LD-65处于“自动控制”状态。这样，LD-65智能控制器就能按照上述编程的时间可靠地抽水、开／关路灯和定量充电。
