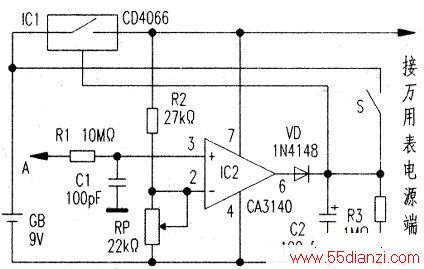

自动关机电路如附图所示。开始使用时,按一下开关S(S为轻触开关),C2迅速充电、电子开关IC1导通并使电路接通电源。由于太多数数字万用表的A/D芯片都采用LT7106,所以图中A点可接该芯片的测量信号输入引脚。当进行测量时,IC2的正输入端总高于负输入端,输人为高电平,C2不断充电,IC1保持导通。当停止测量后,C2通过R3放电,约两分钟后,IC1断开,停止供电,达到自动关机的目的。
由于IC2输入电阻很高,约10的9次方kΩ,所以对测量信号不会有影响。
电池用原来万用表内的电池,其中IC1的电源端要接在电池上,由于它的静态电流只有几微安,所以耗电可以忽略不计。
