让万用表具有测量交流电流功能

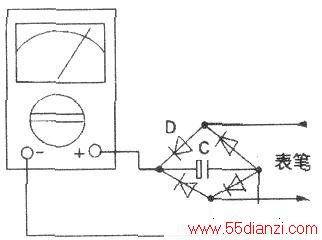

　　我们只要增加如图所示电路，即可使指针万用表或者学生实验直流电流表具有测量交流电流的功能。根据所用表的直流电流测量量程挡，可以方便地测量不同大小的交流电流强度。表头指示值是平均值，乘以波形因数1.11即为有效值。要注意的是由于二极管在小电流时呈非线性，故被测电流足够大才能保证精度。但不能超过整流桥的额定电流。
