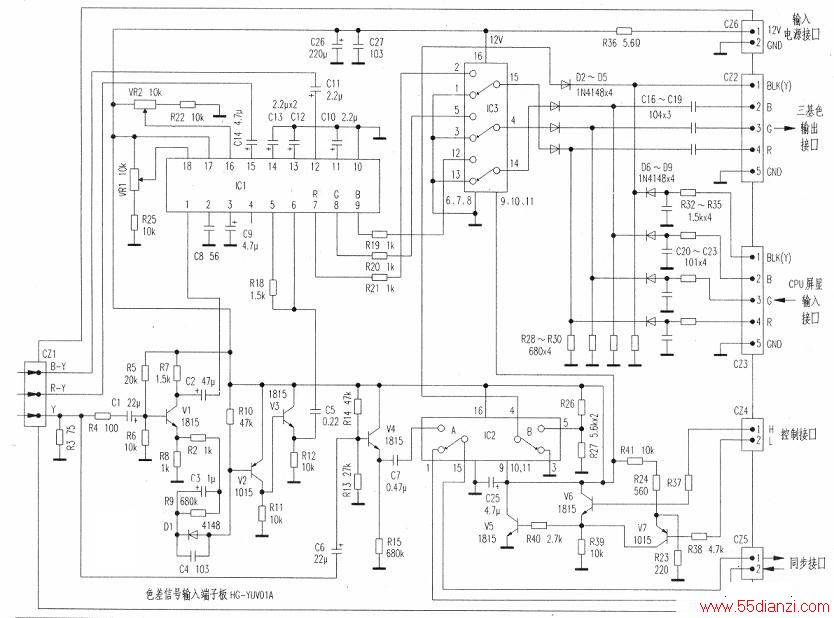

改进后的HG-YUVOIA电路如下图所示。

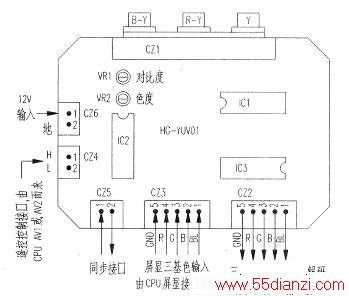

一、原色差板的输入端子与色差处理板是分开的，加装时比较复杂，改进后将两者合为一体，并优化有关电路，使整体印板缩小，整体性好、结构简单，安装固定容易。右图为改进后色差端子板的形状及接口示意图，其尺寸为70mmx65mm。
二、对C24接口进行了改进。C24是色差与TV或AV切换控制接口。原C24只能用于手动开关控制，如果要用遥控切换，其控制电压必须要达到10V以上才能切换。这个看似很小的问题，却在加装中会出现不少问题。
为此对C24接口进行改进。新的控制电路由v5、V6、V7等组成，改进后的C24控制接口，其①、②脚分别可用高低电平控制，也就是说C24①脚只要有3V以上的电压，就转换到色差工作状态，如果开路或呈低电平，则处在TV或AV工作状态。C24②脚则是低电平切换，其逻辑状态与①脚相反。设置两个控制端主要考虑能适应各种机型遥控工作状态。改进后，其C24①或②脚可直接与CPU的AV控制端连接，这样控制接口点容易找，使加装更加容易。在实际加装时，其C24①、②脚，只用其中一个控制端子板就可以了。
三、用原HG -YUV01板加装后，会出现这样一个现象：在播放DVD时，彩电屏显字符都很正常，但转换到TV或AV状态时，在不关DVD的情况下，其屏显字符有晃动现象，将DVD关掉时，晃动现象就消失。为什么会出此现象呢？我们从色差端子板电路及加装原理可知，原色差处理后的三基色信号通过C22送入解码IC屏显口，但控制三基色信号是否能人解码IC内部，则由C22①脚开关控制信号(BLK)高低电平决定，其①脚低电平时，三基色信号就被拒之门外，不让进入；高电平时，其三基色信号才被允许进入。如果在TV或AV工作状态时，CPU输出的屏显字符信号随时从C23接口进入，并也通过C22接口进入解码1C屏显接口。但显示字符瞬间，其屏显字符开关控制信号（也称快速开关、消隐、Y信号）也使CZ2①脚为高电平，这州不但屏显字符信弓进解码屏显接口，色差处理部分的三基色信号也乘机混入解码lC内部，这就是造成字符晃动的原因。这虽然不影响使用和显示效果，但为了更完善色差信号输入端子板的性能，在原电路的基础上增加了IC3电子开关电路，参看下图。从下图可看出，彩串在TV或AV状态，其色差的三基色信号被IC3内部电子开关切断，因而解决了彩电TV或AV工作状态时屏显字符晃动的问题。
四、加装色差端子板，需要在机壳合适部位新开色差信号的三个输入端子孔。为了掩盖开孔留下的加工痕迹，色差端子板配备端子输人口PVC薄膜面板，显得高档美观。
通过上述四个方面的改进，使色差端子板加装更方便，接口更容易，性能更加稳定可靠。
