老式同步电动机励磁电路改造记

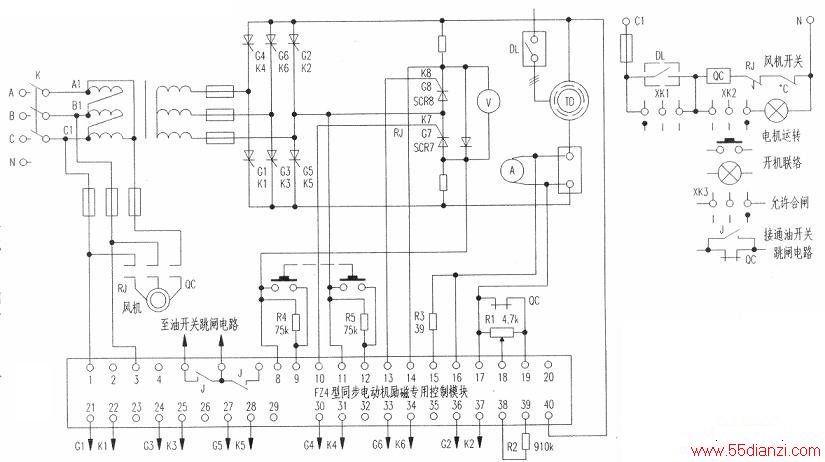

　　下图用F24型同步电动机励磁专用模块（以下称模块）改造同步电动机的励磁电路。同步电动机启动前，模块出线端⑩与⑧被风机开关的常闭触点Qc短路，此时模块的触发电路被封锁。电机启动时DL接通，Qc断开，模块进入预备投励状态，面板上的转差信号灯闪闪发光，闪光频率就是电机的转差频率，此时模块内部还被测差电路封锁（转差信号从⑩端输入）；随着电机加速，转差频率逐渐减低，当降至2.5Hz时，测差电路解除封锁，模块面板上的投励信号灯亮，电机强迫励磁，改变给定电位器Rl，即可调节励磁电流；给定不变，系统恒流励磁。

　　
　　电路试验：照下图接线，将开关XK转向调试位（左侧），合上开关K，待模块面板上的投励信号灯亮后，调节给定电位器Rl观测输出电流是否连续可调，如果励磁电流能从零到额定值连续可调，则电路正常。
　　
　　投入运转：将XK转向右侧（运转位）启动主电机，待励磁投入后调节励磁给定电位器Rl，使电路的功率因数达到要求值。模块具有讨电流及失步保护功能，当同步机失步时，16秒后进入拉逆变状态，快速切断励磁电流，拉逆变时间为4秒；与此同时模块内部故障继电器J吸合，其接点切断电机电源（同时模块右侧红色故障信号灯亮）。正常关机及故障关机都是先拉逆变然后封锁晶闸管。
　　
　　励磁过电流时，模块能快速拉逆变封锁晶闸管并接通内部故障继电器J，随后断开同步机定、转子电源。
　　

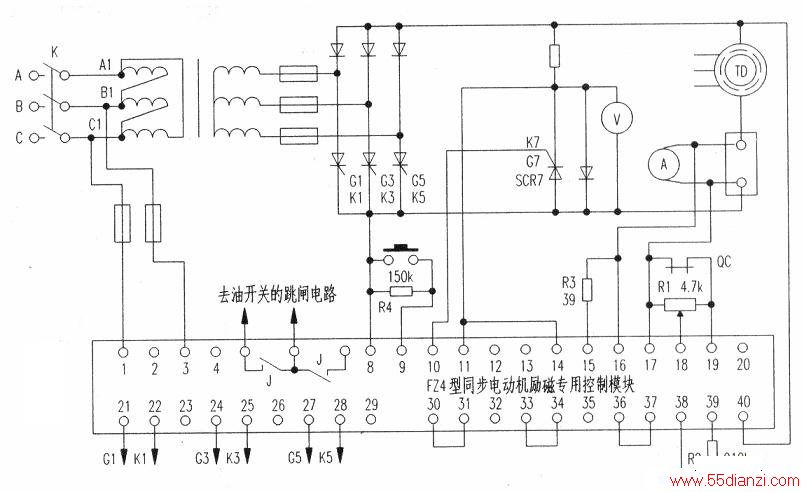

　　下图是改造更老式的三相桥式半控励磁电路，此时，模块的11与14短接，R4须加倍，调试方法同上。
　　
　　模块出厂时各个参数如下：投励转差2.5Hz，后备投励时间6秒，灭磁电压240V，失步延时16秒（对应额定励磁电压75V，R4=R5=额定励磁电压值75kΩ，对不同额定励磁电压的电机只需改变R4、R5的阻值）。
